Jw_cadで一度塗りつぶした「ソリッド図形」の色を変更したい時、わざわざ書き直す必要はありません。「任意色」の吸い取り機能を使えば、数クリックで色を置き換えることができます。

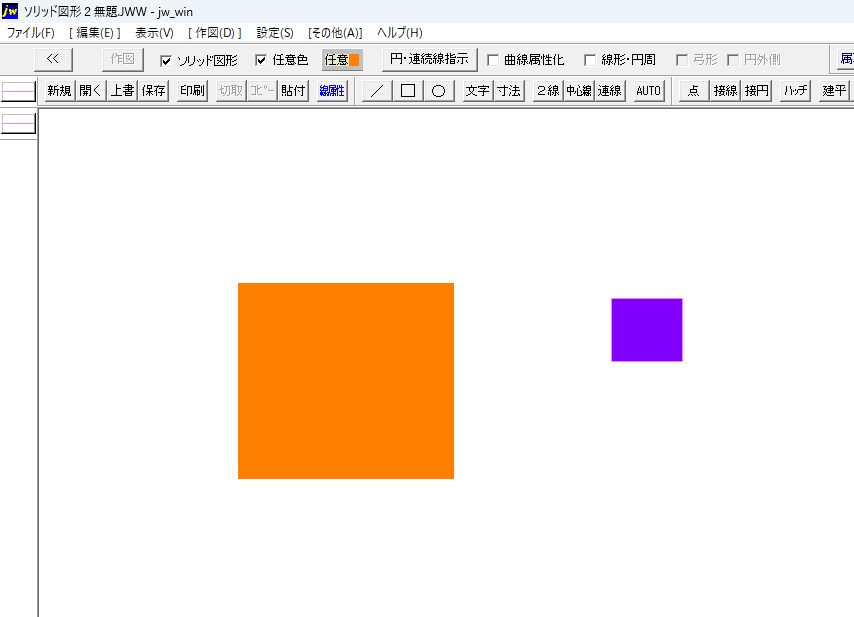

変更前
変更後
ソリッド図形コマンドを起動する
ｃツールバーの「多角形」ボタンをクリック（ショートカットキー Shift + W ）で起動します。
「任意色」の設定を開く
コントロールバーにある「任意」ボタンをクリックします。
変更後の色を指定する

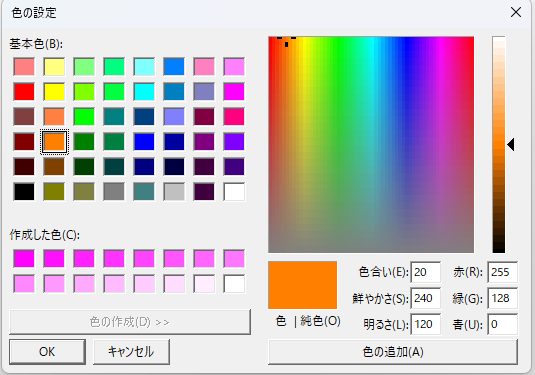

さらに表示された任意色チェック後、「任意■」をクリックし、カラーパレットから新しく設定したい色を選んで「OK」を押します。
既存のソリッド色を上書きする

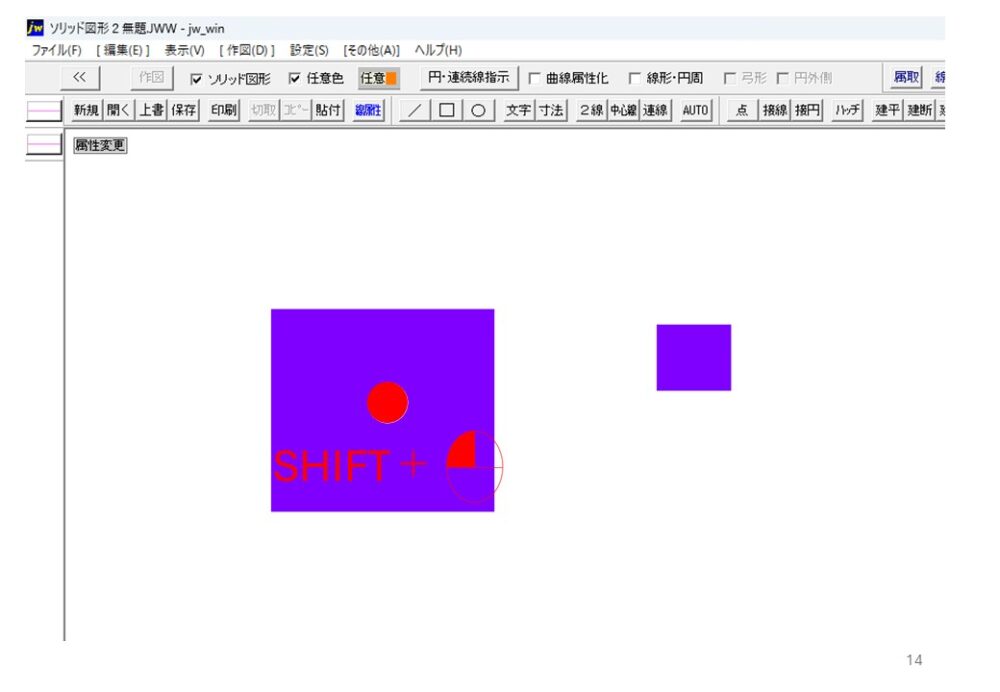

色を変更したいソリッド図形の上にマウスを合わせ、Shift ＋ 左クリック を押します。

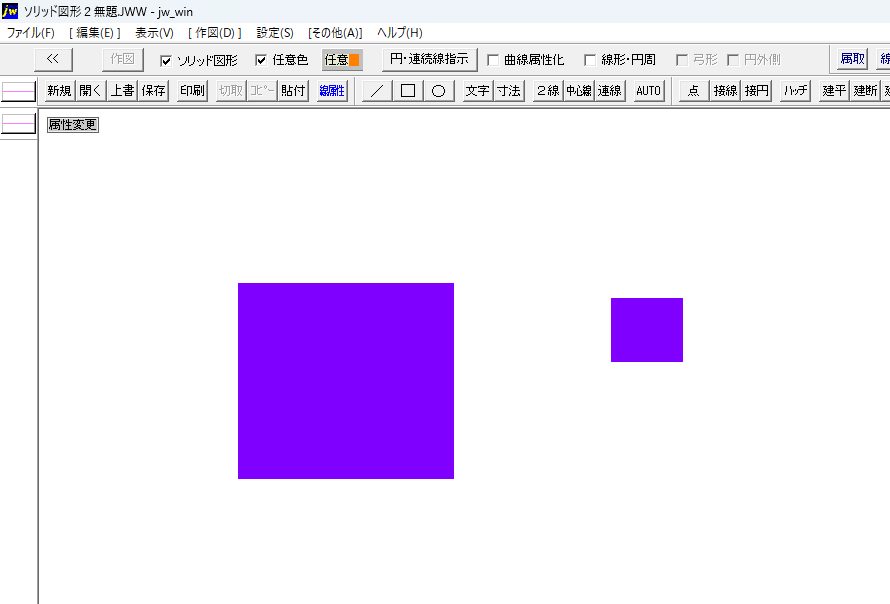

コンプリート
これで、選択していた新しい色に塗り替えられます。
まとめ
- ソリッド図形コマンドを起動
- 変更後の色を指定
- 図形の上にマウスを合わせ、Shift ＋ 左クリック を押します。
