Jw_cadで図形登録したものを貼り付けると、通常は「現在の書き込みレイヤー」にすべての線がまとめられてしまいます。
「中心線は1レイヤー、外形線は2レイヤーに分けておいたのに…」
という悩みは、図形をブロック化してから登録することで解決できます。
手順をわかりやすく解説します。
ステップ1：各レイヤーに図形を作成する
まず、通常通り図面を作成します。
このとき、あらかじめ設定したいレイヤー（例：中心線、寸法、本体など）に振り分けて線を引いておきます。

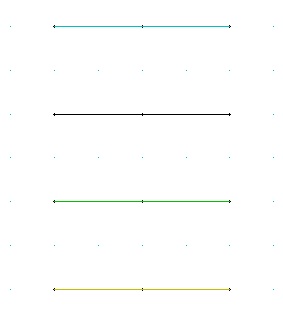

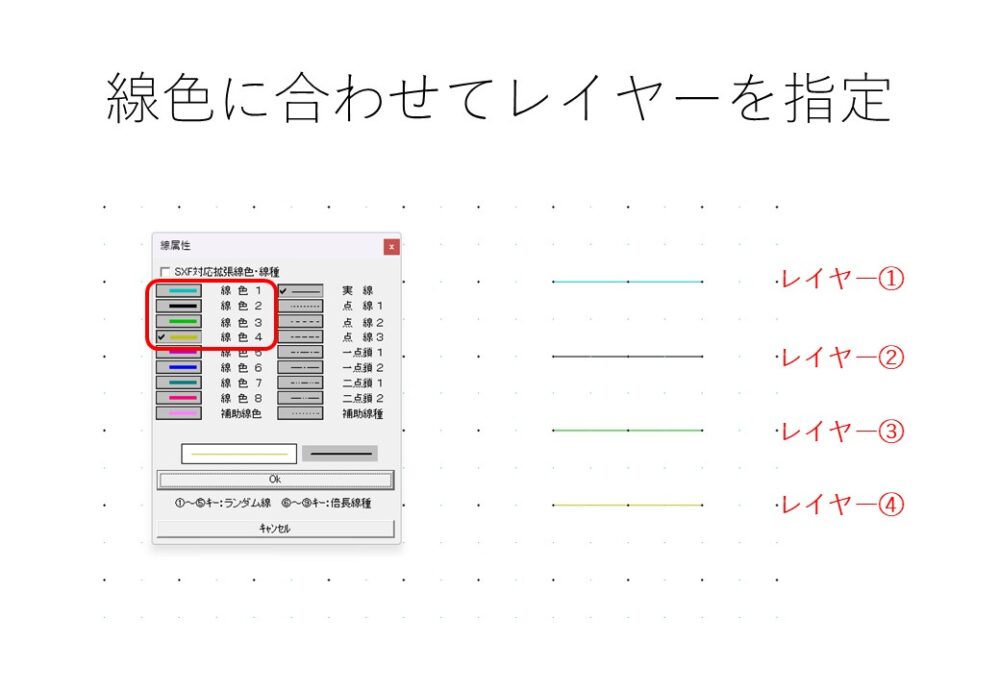

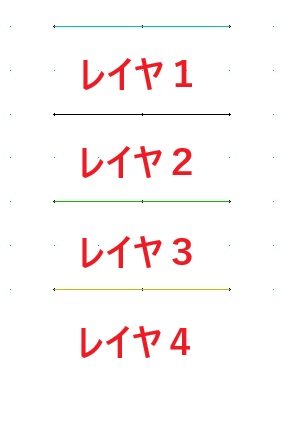

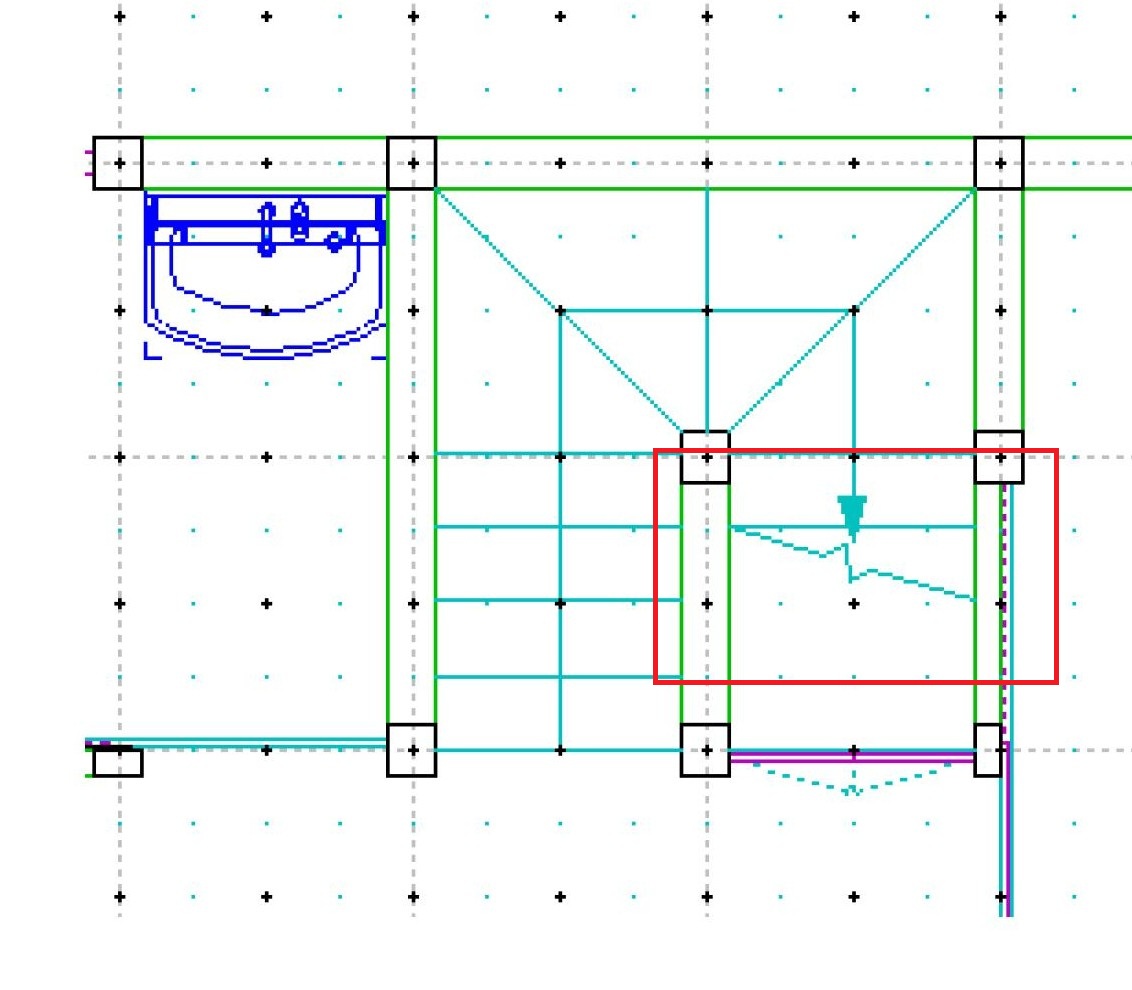

今回は例としてこのように設定しました。
水色線⇒レイヤー①
黒線⇒ レイヤー②
緑色線⇒レイヤー③
黄色線⇒レイヤー④
ステップ2：図形をブロック化する（ここが重要！）
図形を登録する前に、一度「ブロック」にします。

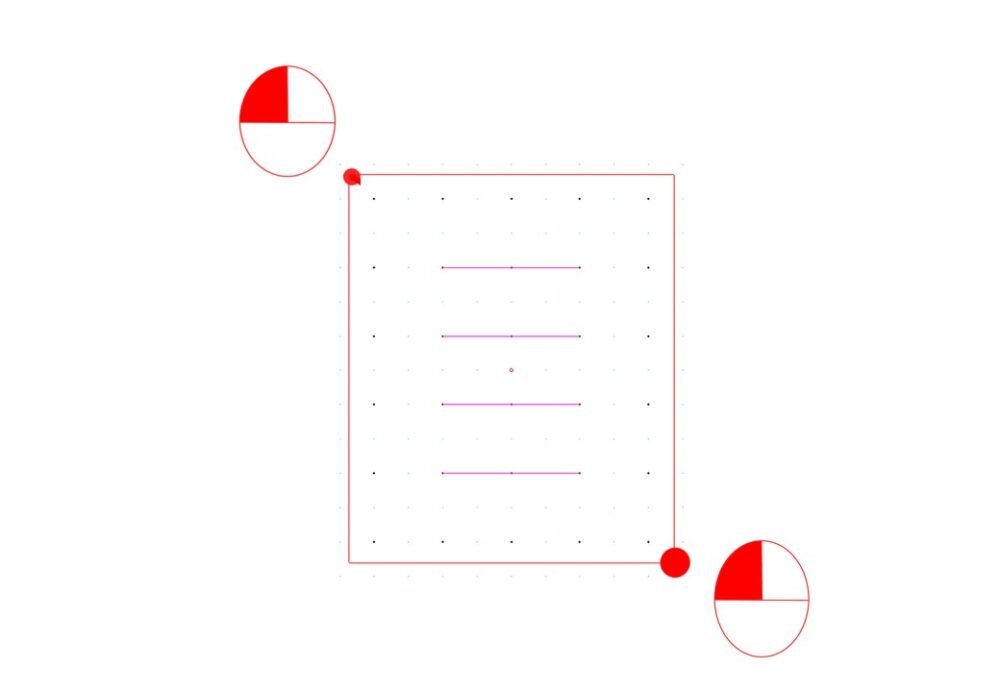

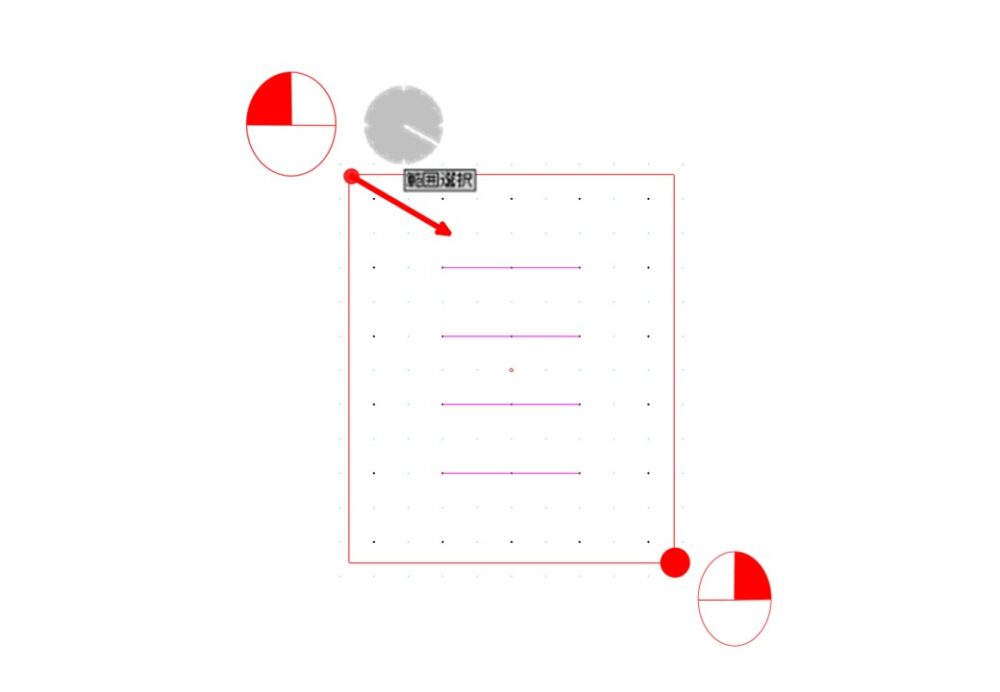

- ブロックにしたい範囲を選択
ツールバーの[ブロック化]を選択します。

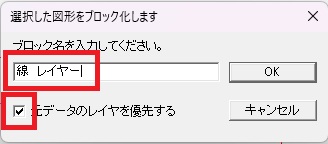

「ブロック属性」ダイアログが表示されます。
ここで「元データのレイヤーを優先する」に必ずチェックを入れてください。
任意のブロック名を入力して[OK]を押せば、ブロック化完了です。
ステップ3：図形登録を行う
ブロック化された状態のまま、図形登録を行います。

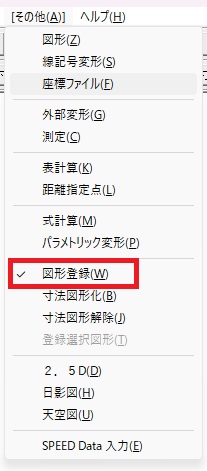

[その他]メニューから[図形登録]を選択します（ショートカットキー Alt＋A⇒W）

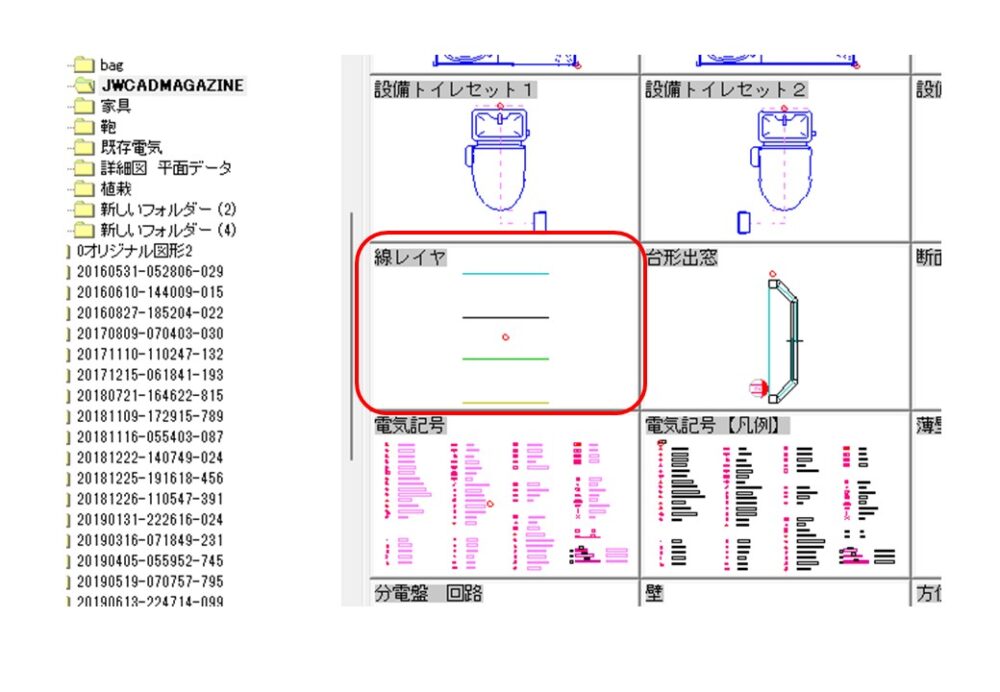

先ほどのブロック図形を選択し、登録先フォルダを選んで保存します。
ステップ4：呼び出しとブロック解除
登録した図形を呼び出して貼り付けます。
[図形] ショートカットキーZコマンドから、登録した図形を選択して図面上に配置します。
貼り付けた直後は「一つのブロック」としてまとまっています。
ブロック図形を選択後 [ブロック解除]し、貼り付けた図形をクリックします。
各レイヤーに線が分かれて書込みされています。
まとめ：なぜレイヤーが記憶されるのか？
ブロック解除を行った瞬間、図形は「ブロック化された時の設定」に戻ります。
ステップ２の『ブロック化』で「元データのレイヤーを優先」にチェックを入れているため、解除と同時にそれぞれの線が元のレイヤーへと自動的に振り分けられる仕組みです。
これで、複雑な図形もレイヤー構成を崩さずに再利用できるようになります！
