外構でよく使うのが砂利敷き。
JW CADで砂利敷きを簡単に書く方法を解説します

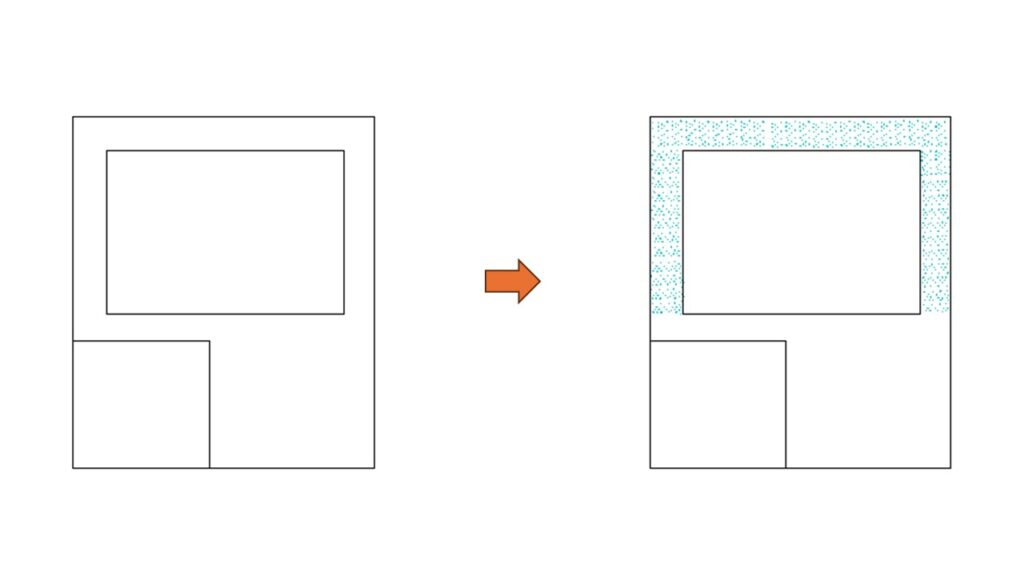

砂利敷きの完成図
入力準備
外構図面は子レイヤー１
砂利は子レイヤーAに入力
※レイヤーを分ければどこのレイヤーでも大丈夫です。
手書き線を使って砂利の一団を作る
連線コマンドを選択して、手書き線にチェック。

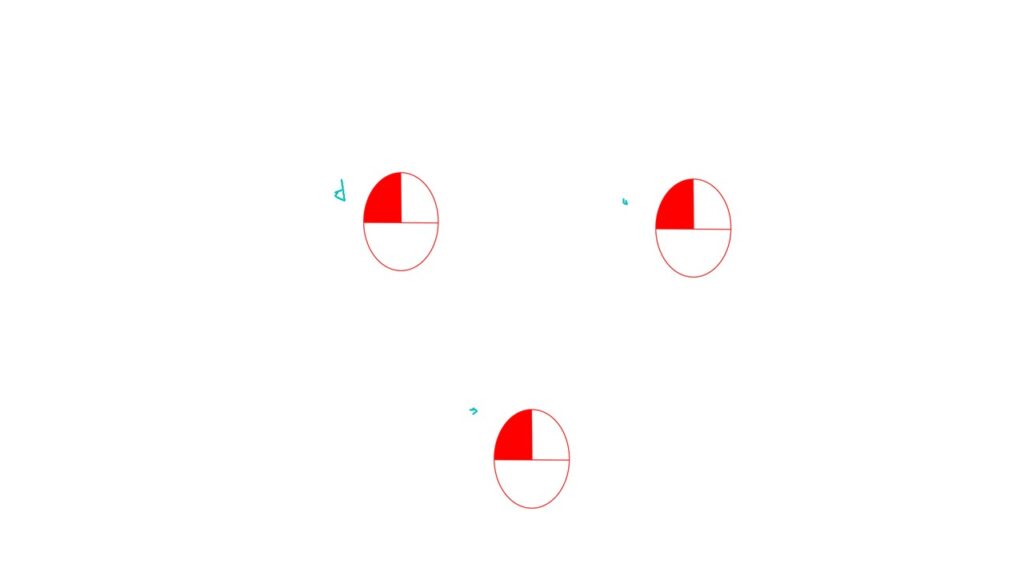

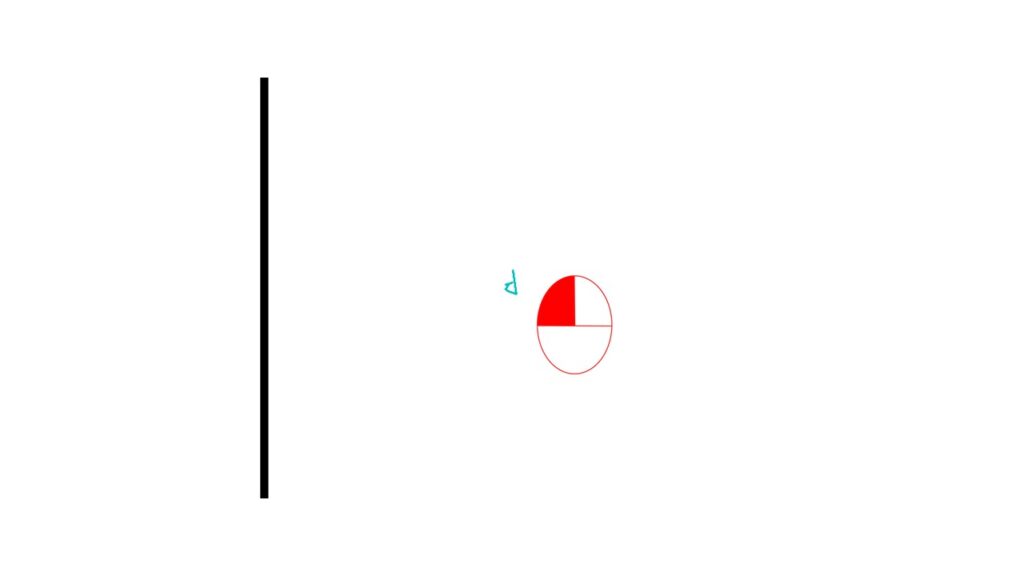

適当に砂利を書く

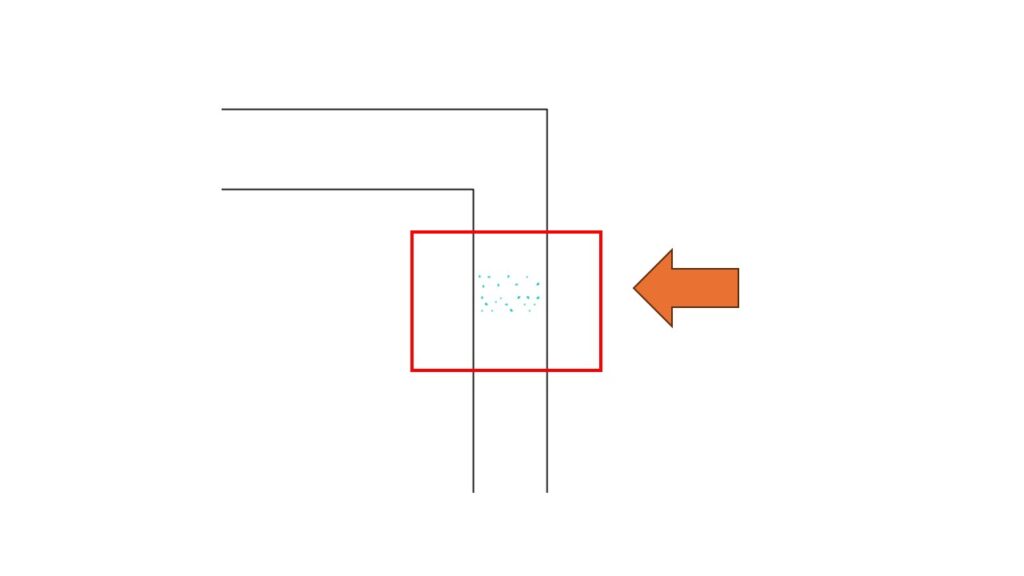

続けて適当な間隔で砂利を書いていきます。
ある程度の書けたら、砂利の一団をさらに『大きい一団』に

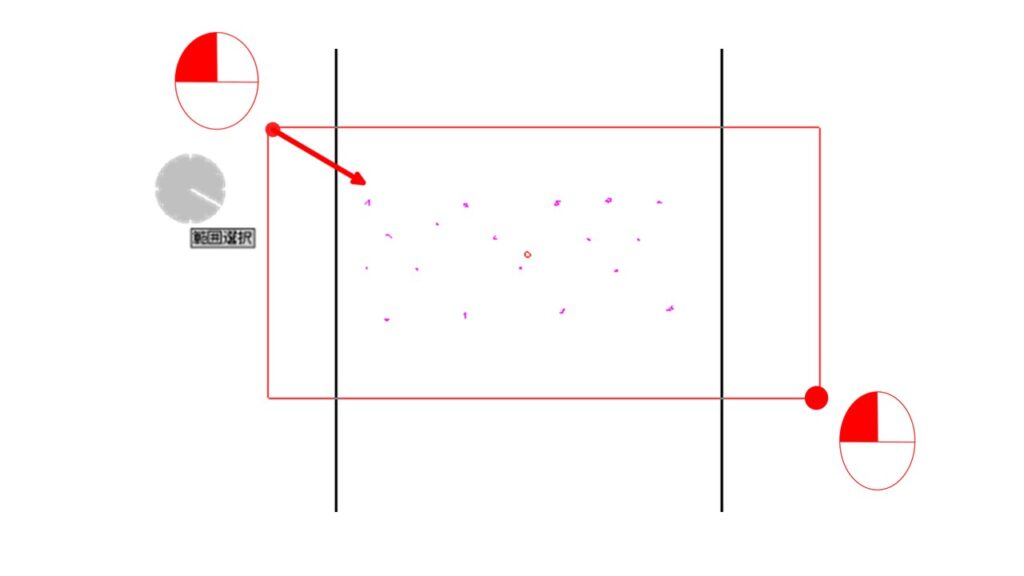

砂利の一団を選択

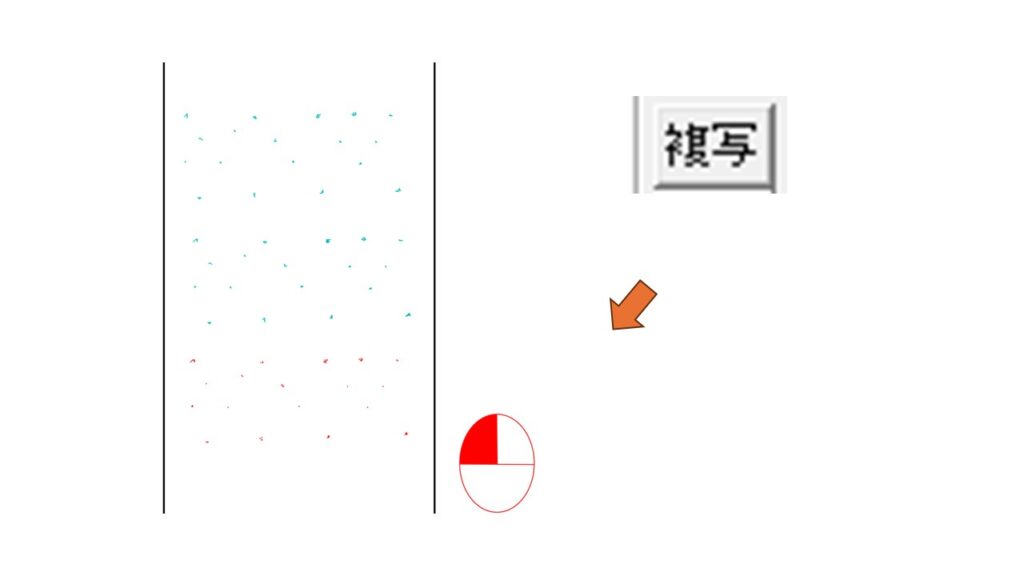

貼り付ける
砂利の大きい一団を図形登録する

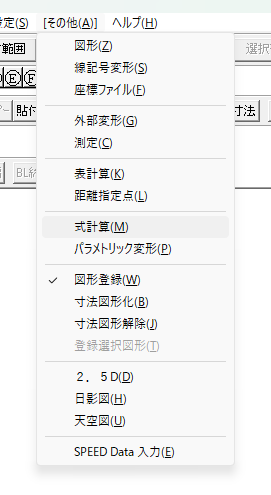

その他から図形登録を選択
※ショートカットキー Aｌｔ＋A ⇒ W

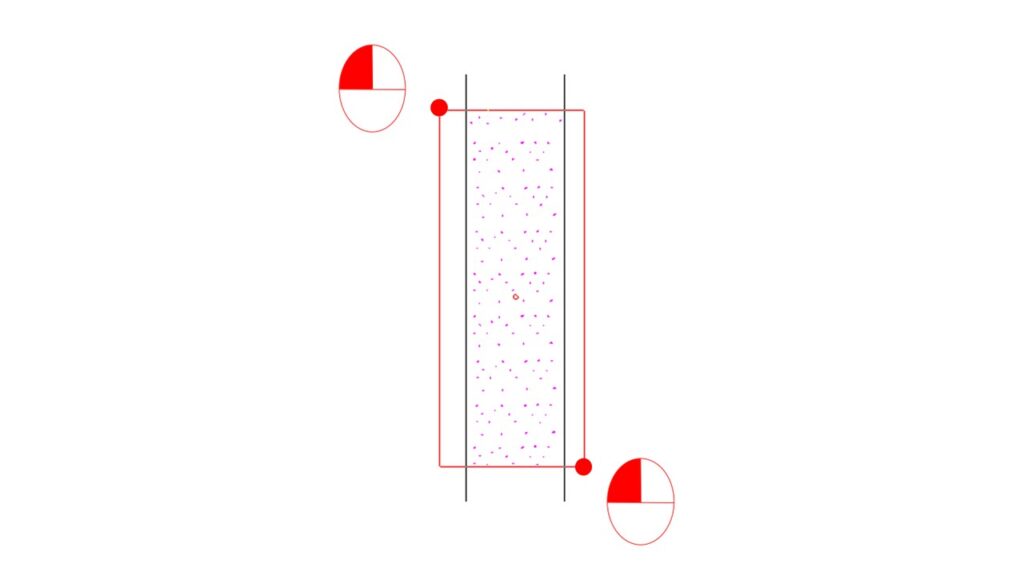

砂利の大きい一団を選択
選択確定
保存先を選択
新規クリック

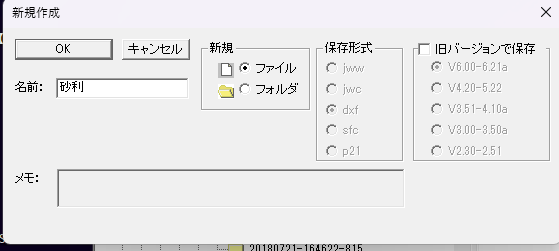

名前を入力 ⇒ OK
砂利が図形登録されます。

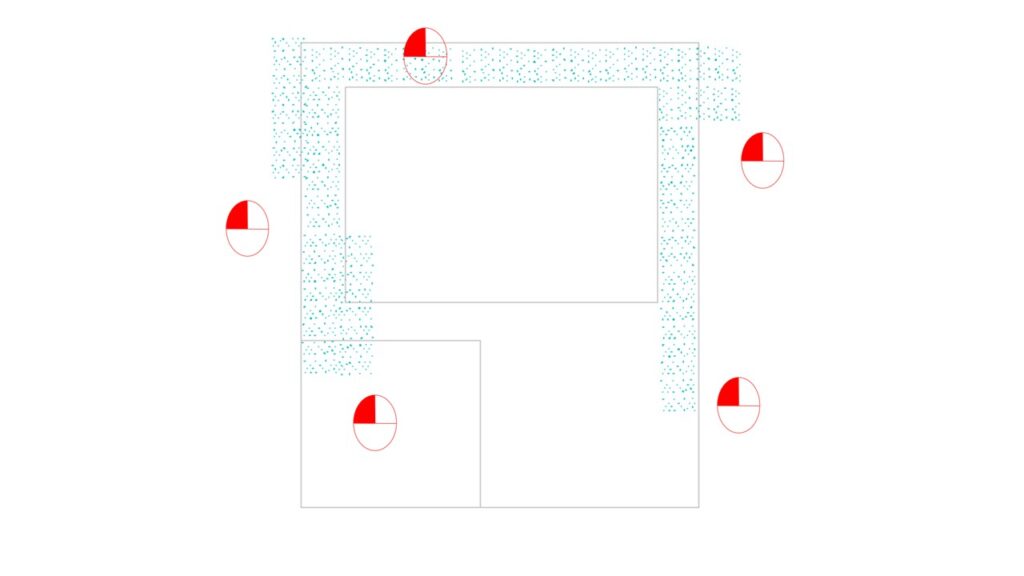

図形登録された砂利の大きい一団を使って庭に敷き詰める

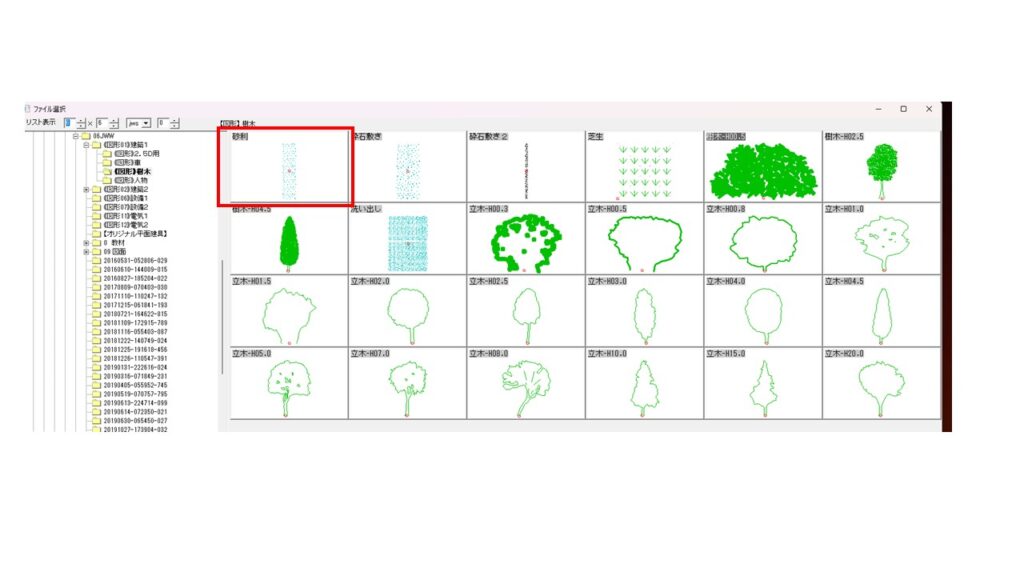

ショートカットキー Z（図形）

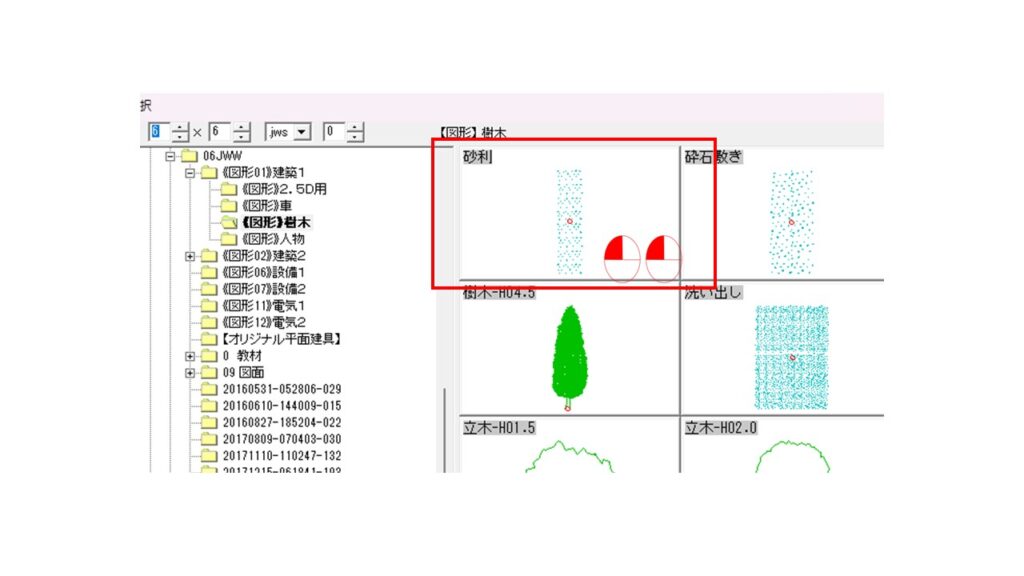

先ほど作成した砂利の上で左ダブルクリック
はみ出ても良いので、庭に敷き詰めます。

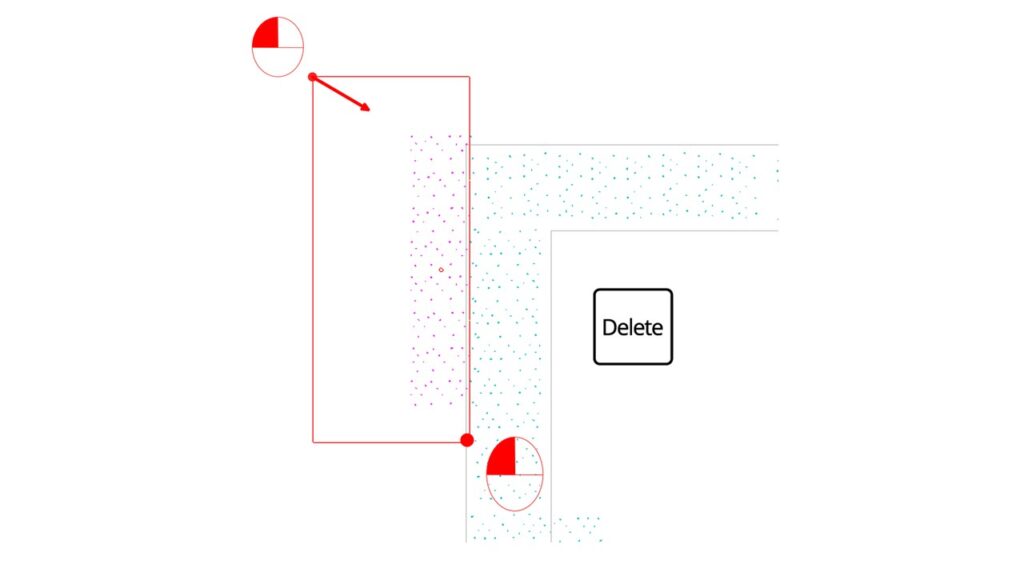

はみ出た砂利を削除する

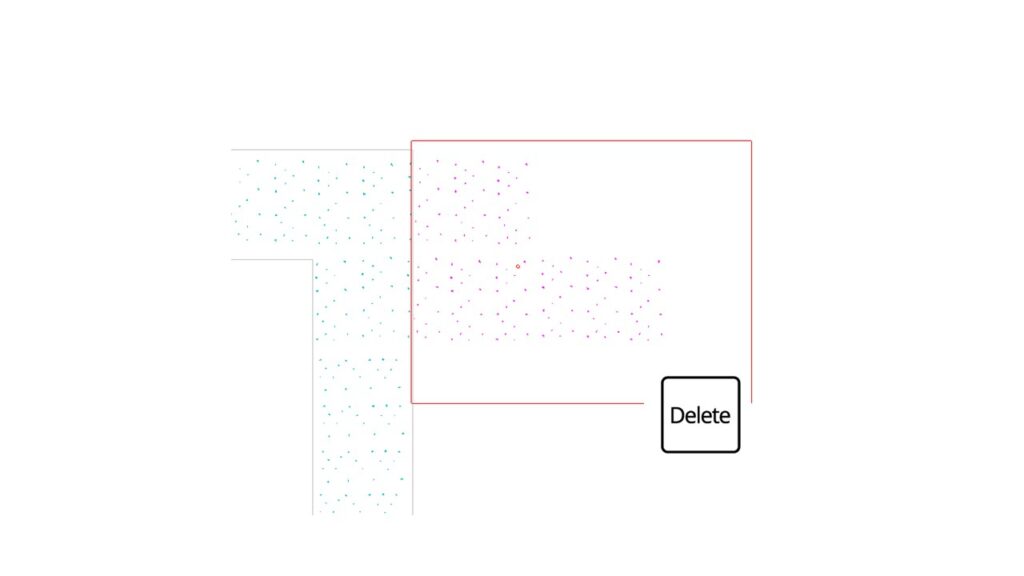

庭からはみ出た砂利を選択してdeleteで削除します。
上記の要領ではみ出した砂利を削除してください。

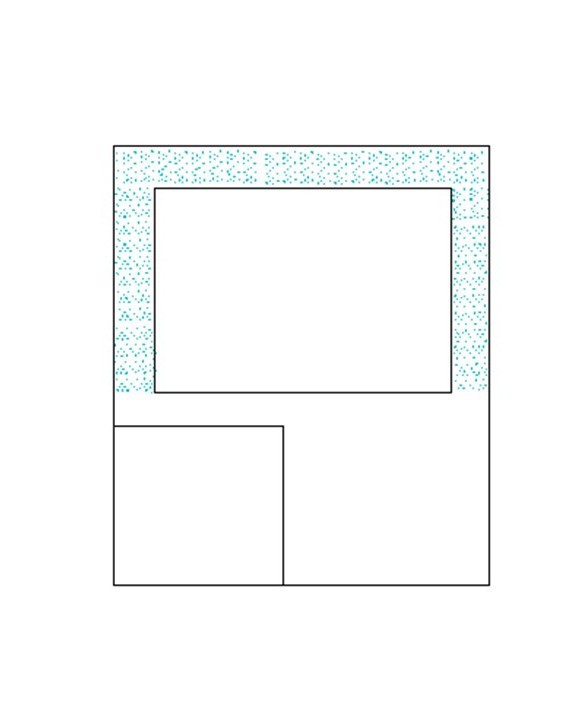

JW CAD 外構図で砂利を庭に敷き詰めるコンプリート
ポイントは
- 外構図と砂利のレイヤーを分ける
- 砂利を図形登録する
です。
ぜひチャレンジしてみてください。
絶対できる、上手くなる(^^)v
それではまた！
