寸法はそのままで縮尺を使い、図面を倍にする方法をお伝えします
縮尺の考え方が理解できます。
作業の前に知らないといけないルール
図面の寸法を変えずに図面を大きく（小さく）するには
縮尺の違うグループレイヤーにコピー貼り付けする以外方法はありません。
JWCADの絶対ルールです。
このルールを意識して、下記の説明に取り組むと理解しやすくなります。
初期設定

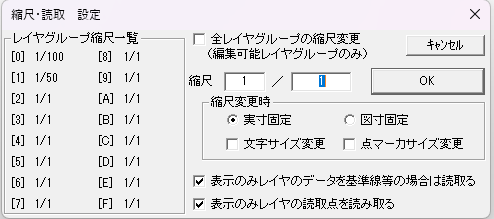

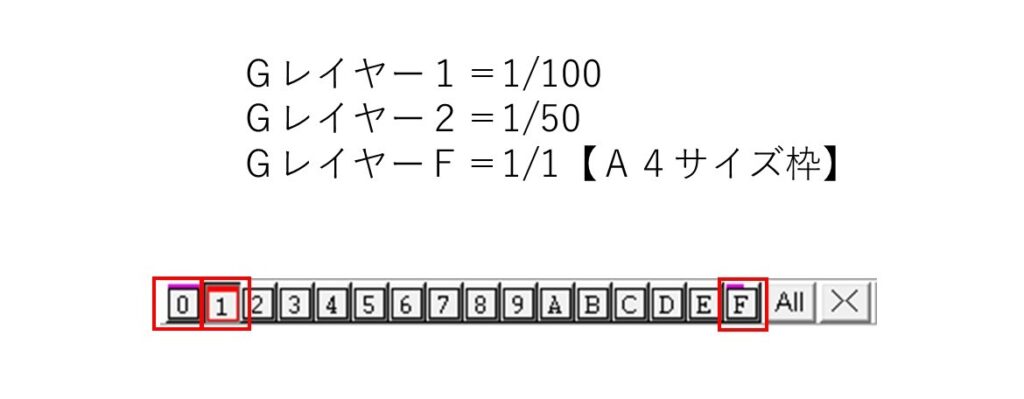

下記のようにレイヤーを設定します
グループレイヤー０⇒1/50 図面１
グループレイヤー１⇒1/100 図面２
グループレイヤーF⇒1/1 A4サイズ印刷枠
※図面と図面枠はあらかじめ作成したものを利用しています。

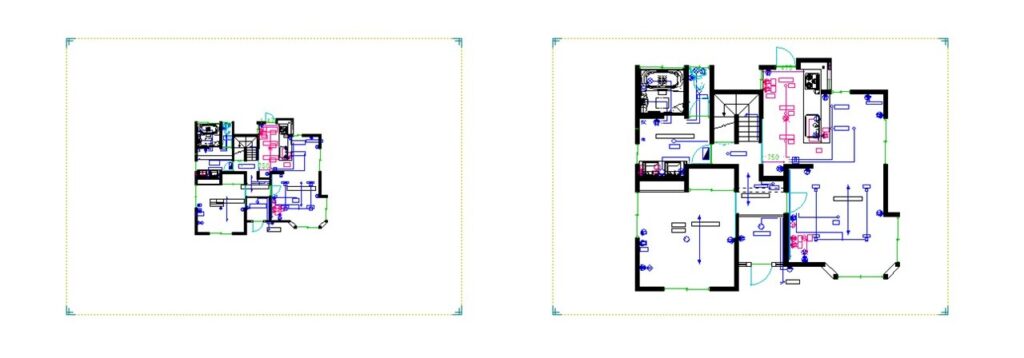

縮尺がわかりやすいように印刷枠を設定しています。

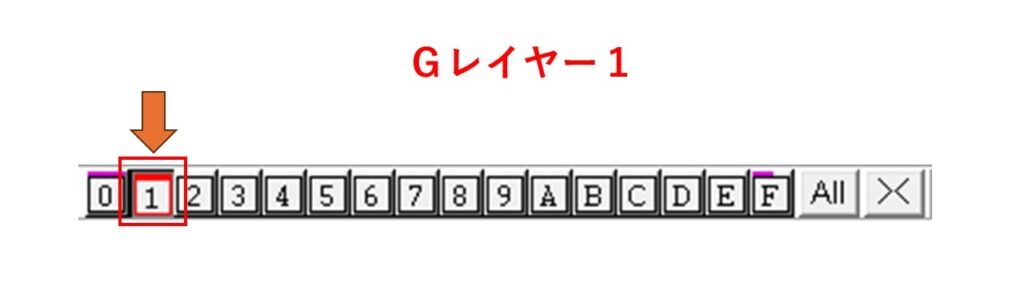

コピー先のグループレイヤー１（1/50）に設定
グループレイヤー１にしてください。

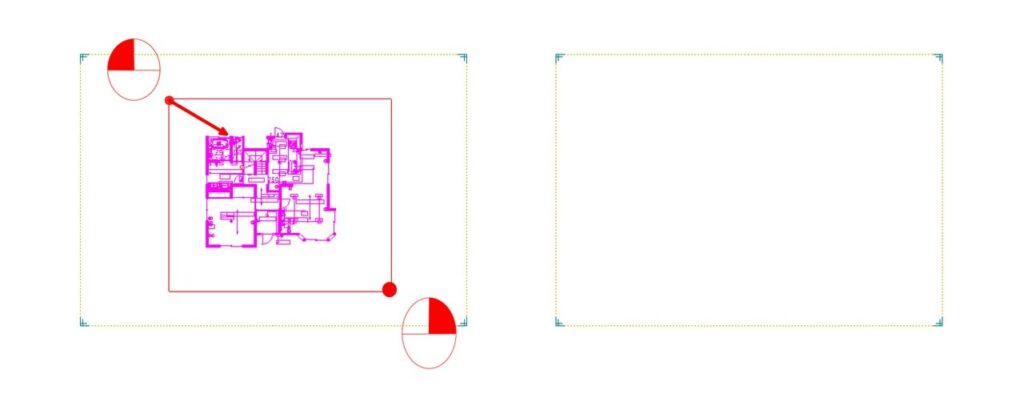

グループレイヤー０（1/100）の図面１を選択
図面１を選択

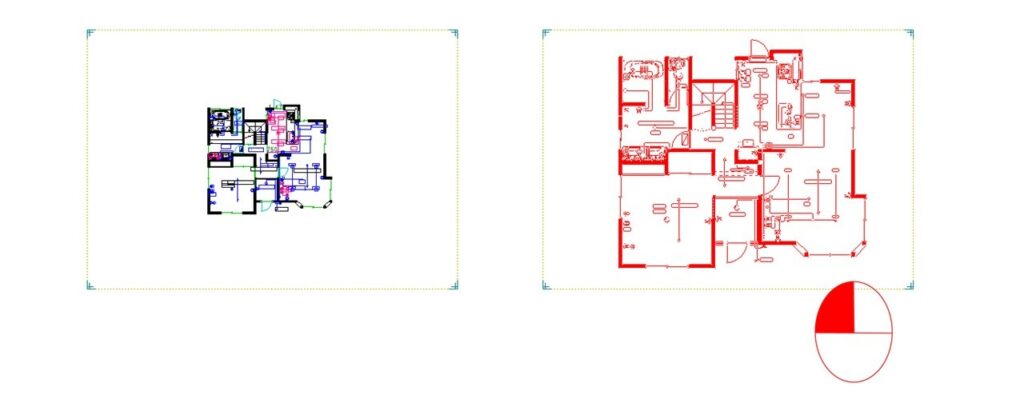

コピーして、グループレイヤー１（1/50）に貼付ける

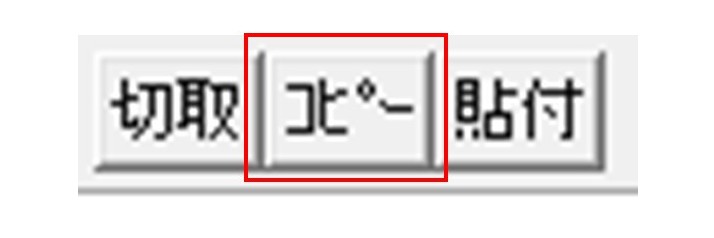

ショートカットキー Ctrl＋C

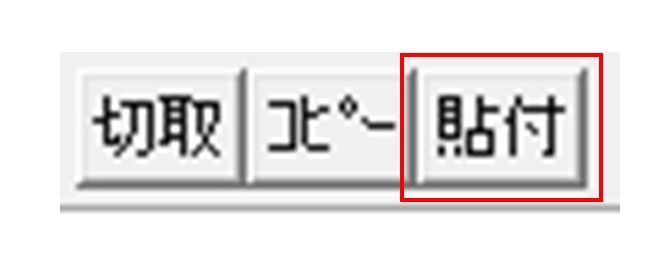

ショートカットキー Ctrl＋V（グループレイヤー１）
コンプリート

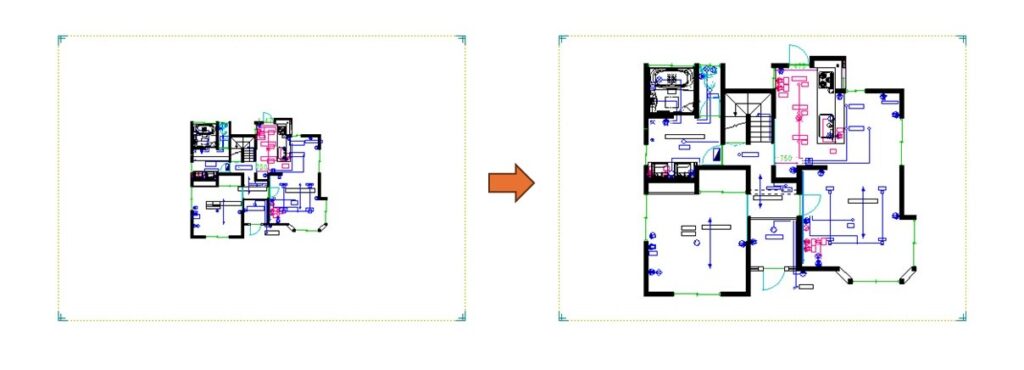

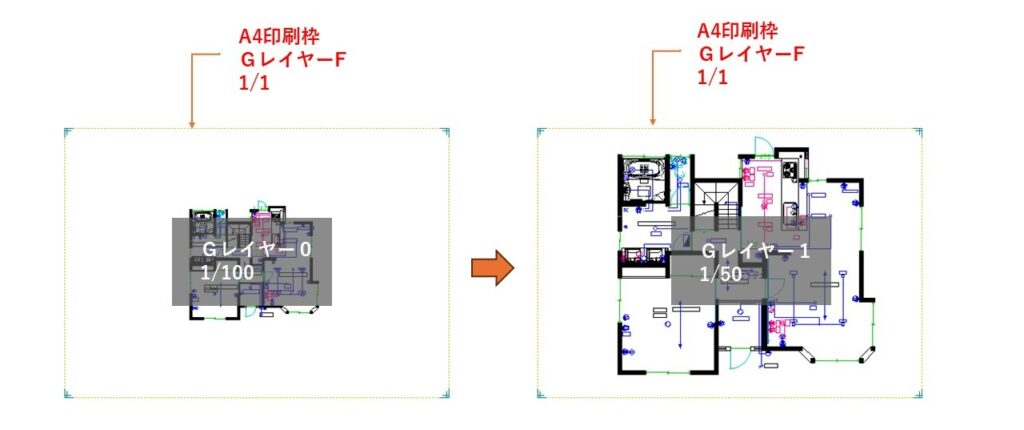

グループレイヤー0（1/100）の図面をグループレイヤー１（1/50）にコピー⇒貼付けすることで、倍の図面になりました。

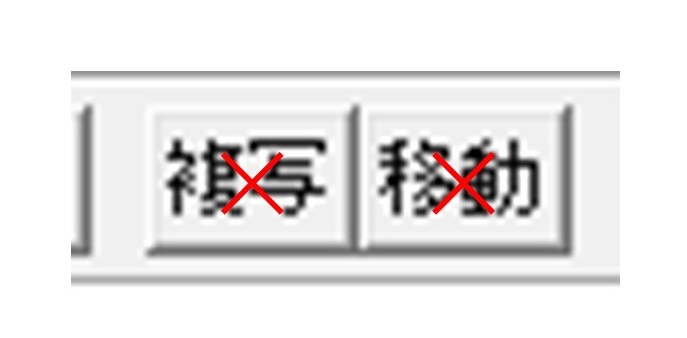

【重要】複写 C・移動 Mコマンドはつかわない！
コピー貼り付けコマンドを使用してください！
複写・移動コマンドは縮尺が反映されません！
※複写・移動コマンドは、異なるグループレイヤーに複写・移動ができません。
JWCAD縮尺の考え方 寸法そのままで図面を倍にする方法 まとめ
- グループレイヤーで縮尺を変える
- コピー・貼り付けコマンドを使う（複写・移動コマンドは縮尺が反映されない）
です。
参考になれば幸いです。
絶対できる、上手くなる(^^)v
それではまた！(^^)v
