Jw_cadで作業効率アップ！「図形登録」の完全ガイド

Jw_cadで設計をする際、キッチンやトイレなどの水回り、コンセントなどの電気記号を毎回ゼロから描いていませんか？

よく使うパーツは「図形登録」をしておくと、いつでも一瞬で呼び出せるようになり、作図スピードが劇的に向上します。

今回はその設定方法を分かりやすく解説します。

1. 図形登録の手順（ショートカット：Alt + A → W）

まずは、作成したパーツを登録する手順です。

 コマンドを選択

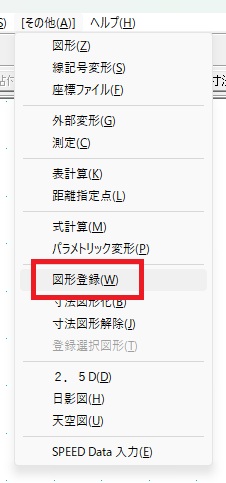

   メニューバーの「その他」から「図形登録」をクリックします。

   （ショートカット：Alt + A を押した後に W を押すとスムーズです）

 登録したい範囲を囲む

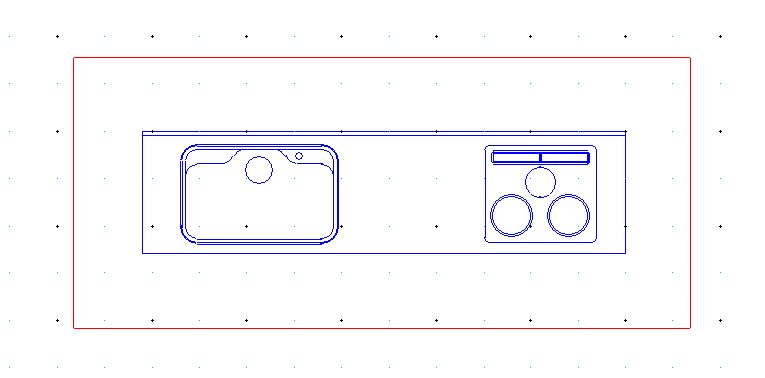

   登録したい図形を範囲選択で囲います。

 基点を決める（重要！）



 図形を配置する際の「基準点」を決めます。

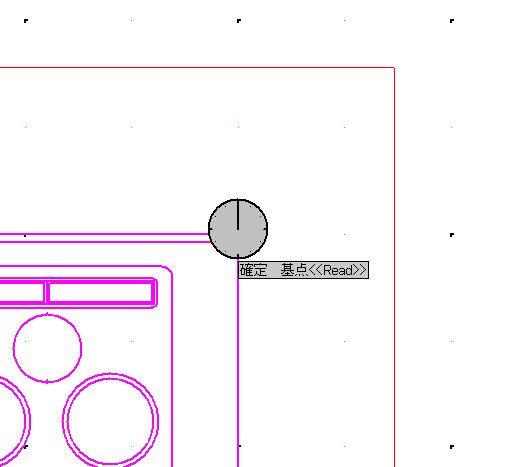

   範囲確定後、クロックメニュー右クリック0時方向（図形登録確定）を選びます。

   ※このとき、任意の位置で右クリックして基点をしっかり決めておくと、呼び出した時に配置しやすくなります。

 保存先と名前を設定

   * 画面上の「図形登録」ボタンをクリック。

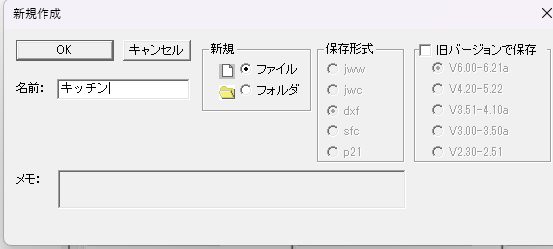

   * 保存先のフォルダを選び、**「新規」**をクリックします。

   * 図形の名前を入力して「OK」を押せば完了です！

2. 登録した図形を呼び出す方法（ショートカット：Z）

登録した図形を使いたい時は、さらに簡単です。

 「図形」コマンドを起動

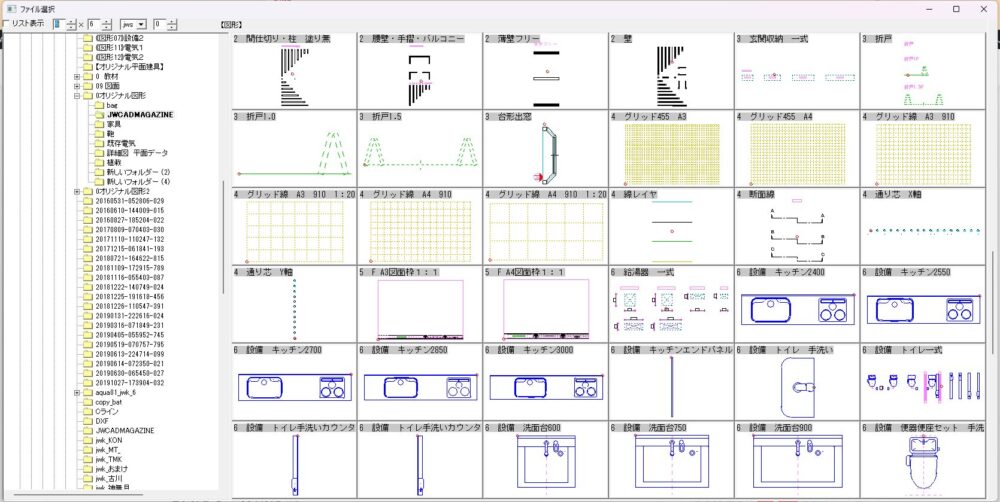

   キーボードの Z を押すと、図形選択画面が開きます。

 図形を選択

   登録したリストの中から、使いたい図形をダブルクリックします。

 配置する

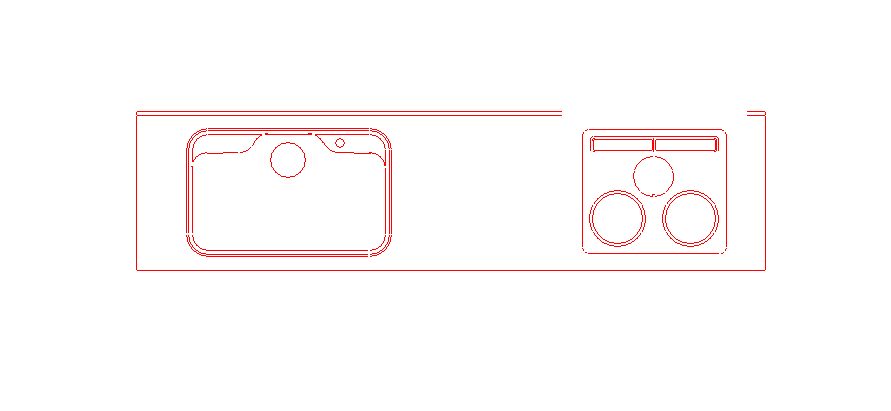

   マウスについてくる図形を、好きな場所にクリックして配置するだけです！

まとめ

一度登録してしまえば、自分だけの「パーツ集」が出来上がります。

「何度も描いているな」と思うパーツがあれば、その場ですぐに Alt + A → W！

この習慣をつけるだけで、図面作成のストレスがグッと減りますよ。

絶対出来る、上手くなる(^^)v
