中心線の引き方をお伝えします。
JW CAD 中心線の引き方 【斜め線も大丈夫】 ロードマップ
始まり端部の中心点を取る
終わり端部の中心点を取る
JW CAD 中心線の引き方 【斜め線も大丈夫】 手順解説
始める前に『線モード』に切り替えておいてください
ショートカットキー『H』
もしくは
クロックメニュー9時方向
![](https://cioncoin.xyz/wp-content/uploads/2023/09/0-1-1024x551.jpg)
線を引き始める端部の中心点を読み取る
![](https://cioncoin.xyz/wp-content/uploads/2023/09/1-1-1024x551.jpg)
①線の始まり端点(中心点・A点)でクロックメニュー3時方向
![](https://cioncoin.xyz/wp-content/uploads/2023/09/2-1024x551.jpg)
②反対側の端部(中心点・B点)を右クリック
すると中心点を基準とした線が現れます。
線終わり(次コーナー)端部の中心点を取る
![](https://cioncoin.xyz/wp-content/uploads/2023/09/3-1-1024x551.jpg)
③終点の端点(中心点・A点)でクロックメニュー3時方向
![](https://cioncoin.xyz/wp-content/uploads/2023/09/4-1024x551.jpg)
④反対側の端点(中心点・B点)で右クリック
![](https://cioncoin.xyz/wp-content/uploads/2023/09/スクリーンショット-2023-09-23-210735-1024x551.png)

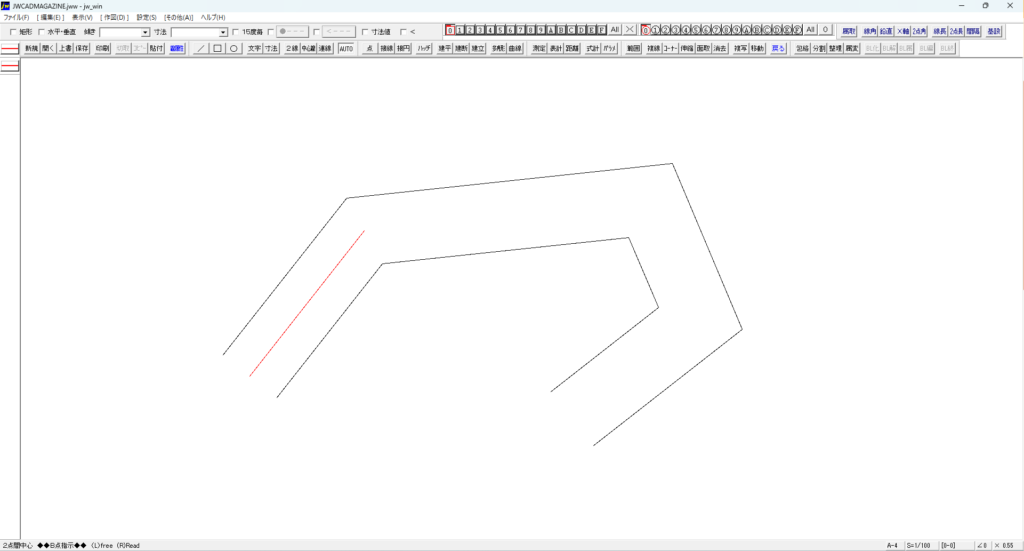

中心線が引けました
続けて中心線を引いていきます。
![](https://cioncoin.xyz/wp-content/uploads/2023/09/5-1024x551.png)
先ほど引いた線の端点で右クリック
![](https://cioncoin.xyz/wp-content/uploads/2023/09/スクリーンショット-2023-09-23-210655-1024x551.png)

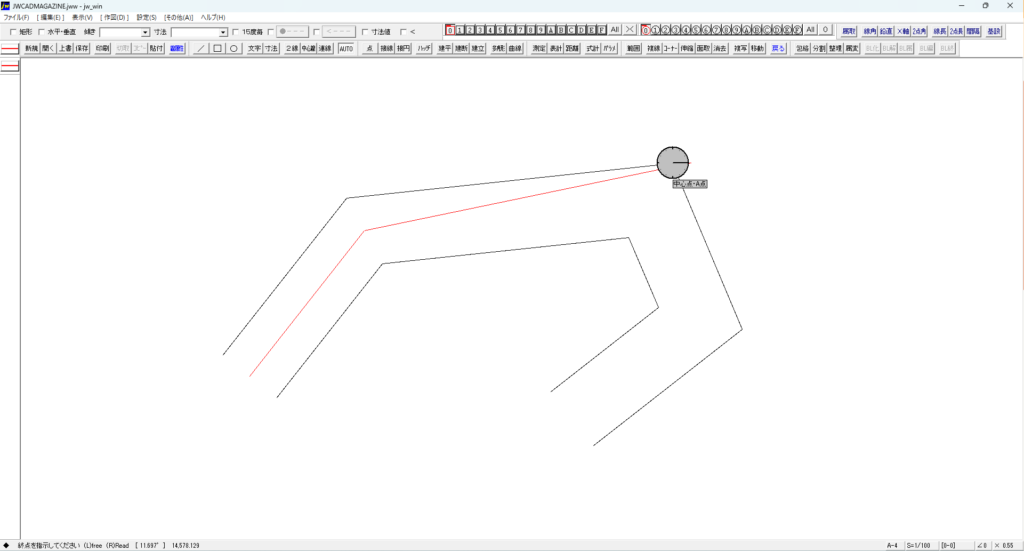

あとは③④の繰り返しです。
![](https://cioncoin.xyz/wp-content/uploads/2023/09/スクリーンショット-2023-09-24-061727-1024x551.png)

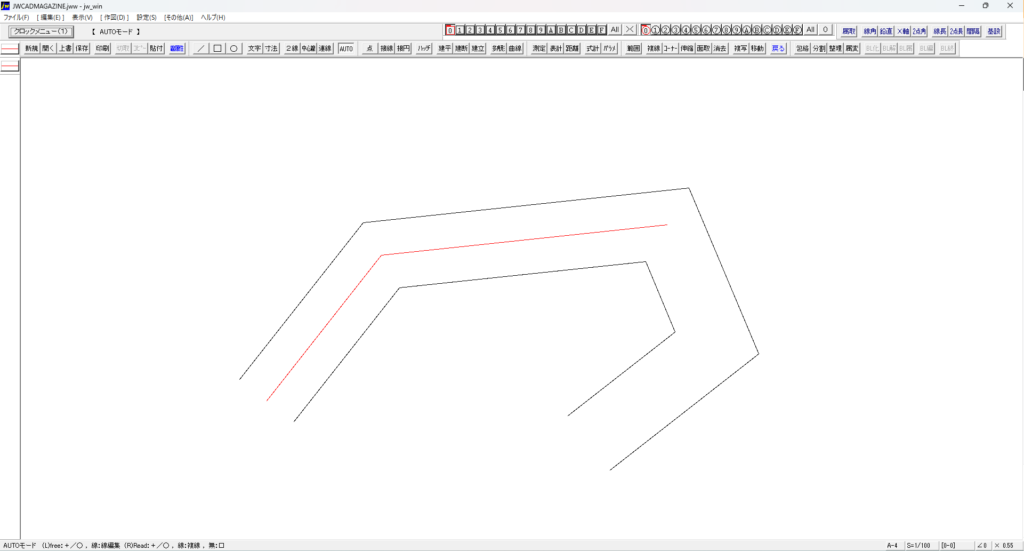

同じように繰り返して行きましょう。
![](https://cioncoin.xyz/wp-content/uploads/2023/09/スクリーンショット-2023-09-23-210348-1024x551.png)

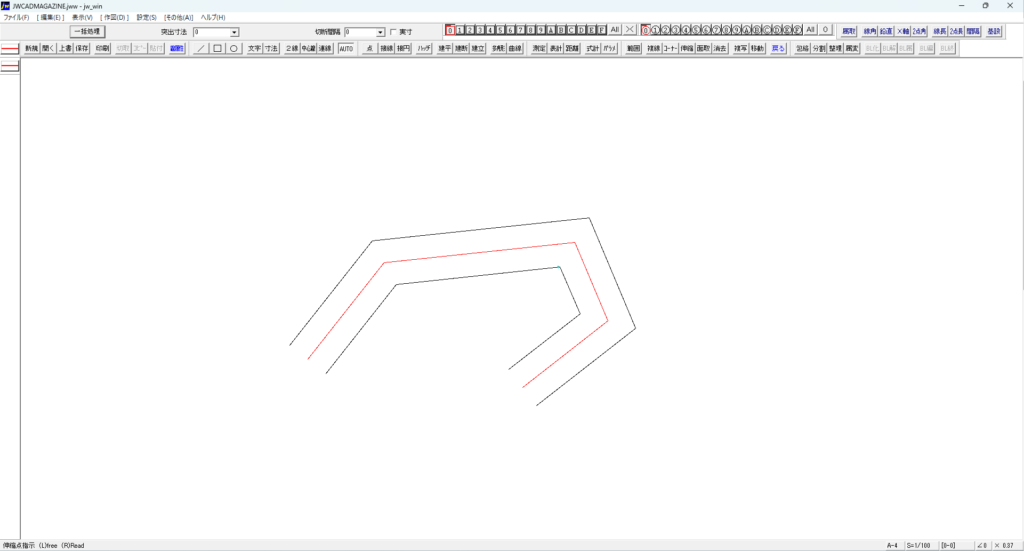

完成です。
