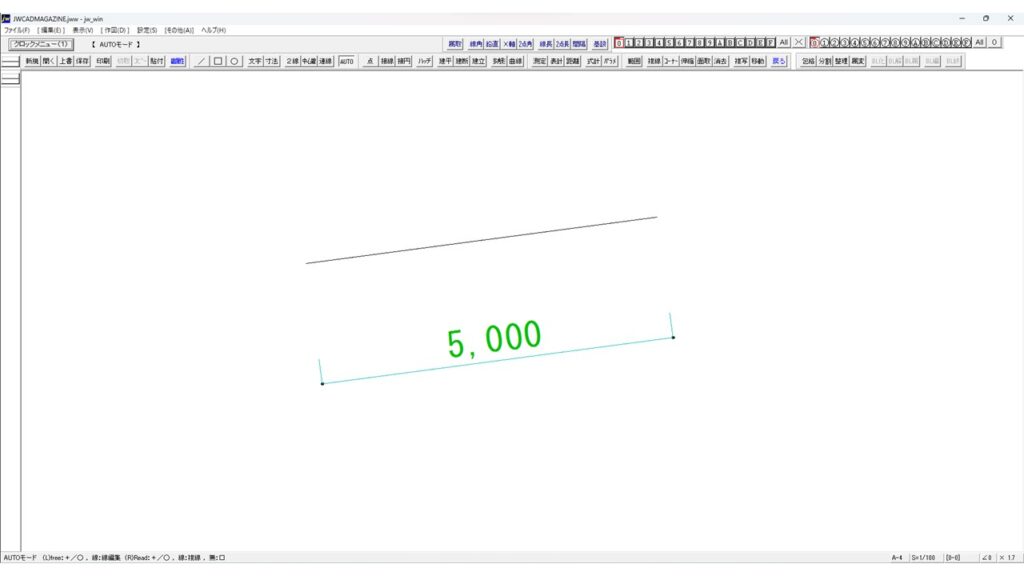

斜め線の寸法線を表示します。
![](https://cioncoin.xyz/wp-content/uploads/2024/01/スライド1-1-1024x576.jpg)
この状態です。
斜め線の寸法線表示方法【解説】
![](https://cioncoin.xyz/wp-content/uploads/2024/01/スライド2-2-1024x576.jpg)

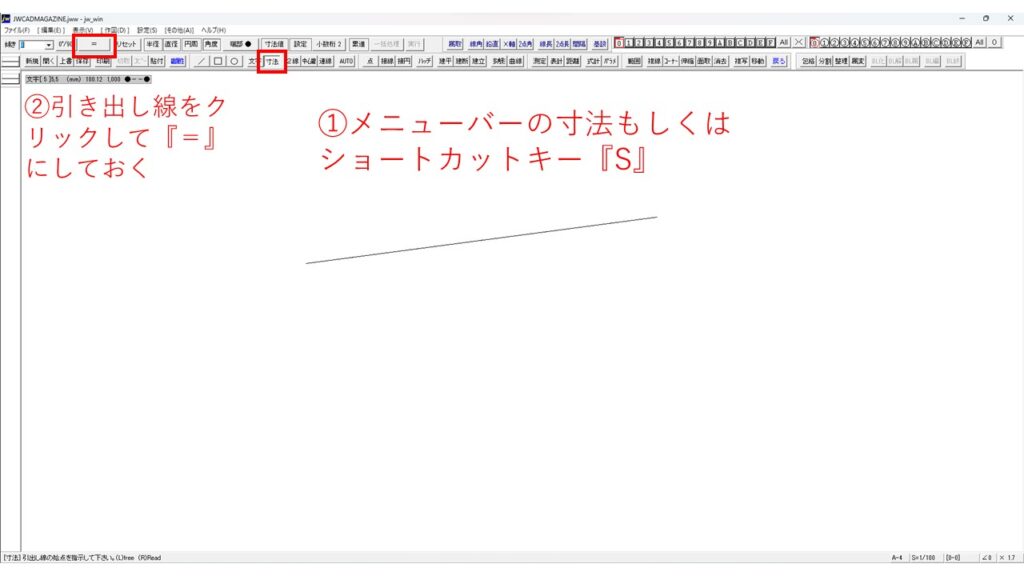

①メニューバーの寸法、もしくはショートカットキー『S』
②引出線をクリックして『=』にしておく
![](https://cioncoin.xyz/wp-content/uploads/2024/01/スライド3-2-1024x576.jpg)

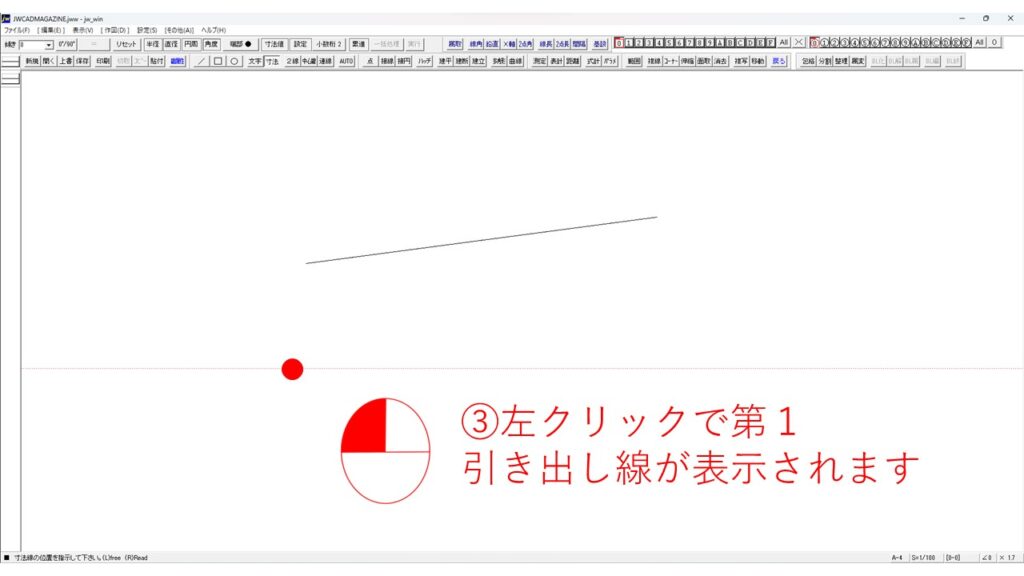

③任意の位置で左クリックすると、第1引き出し線が表示されます。
![](https://cioncoin.xyz/wp-content/uploads/2024/01/スライド4斜め線 寸法-1-1024x576.jpg)

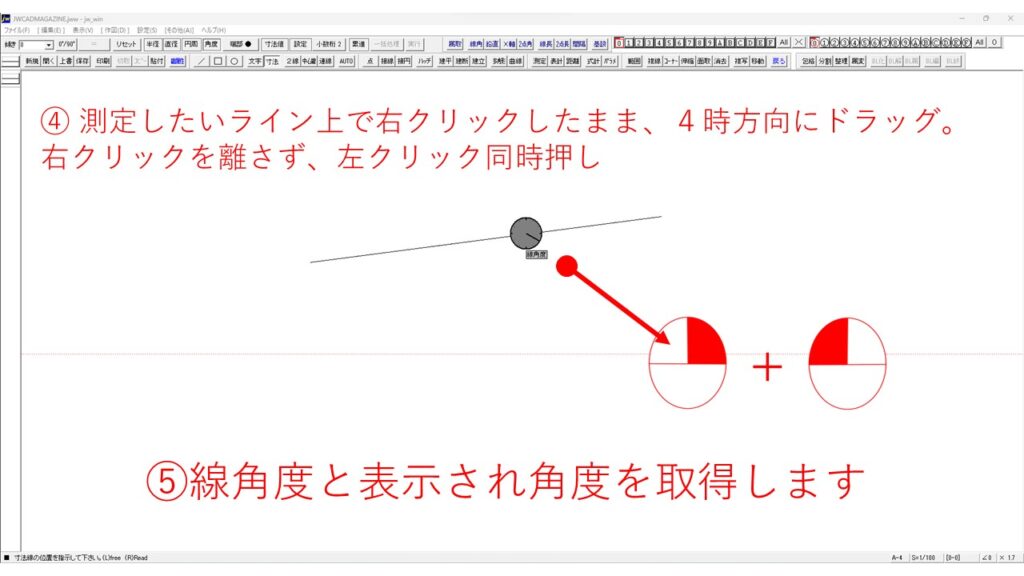

④測定したいライン上で右クリックしたまま4時方向にドラッグ。そのまま右クリックを離さず左クリック同時押し。
⑤線の角度を取得します。
![](https://cioncoin.xyz/wp-content/uploads/2024/01/スライド5-3-1024x576.jpg)

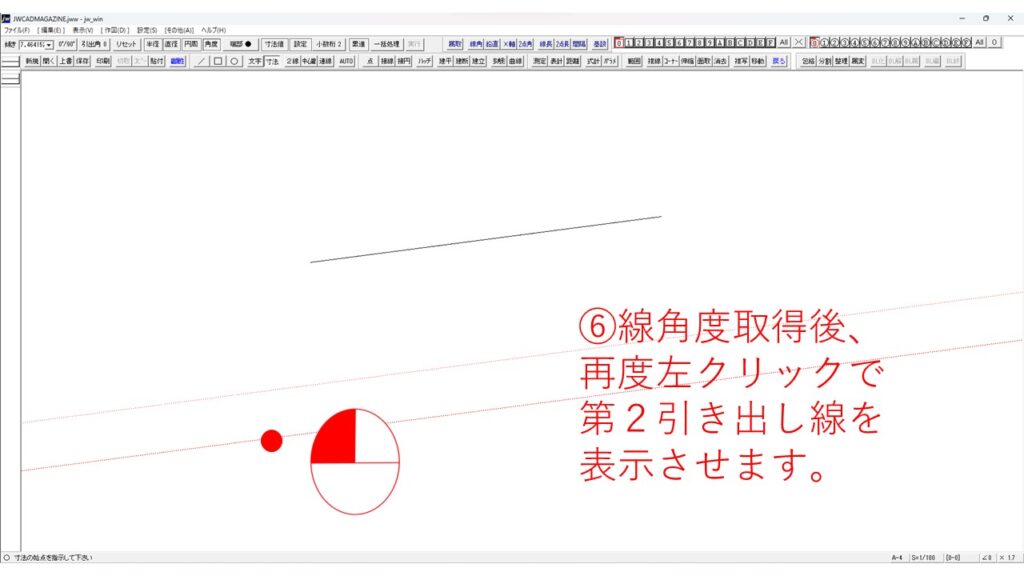

⑥線角度取得後、再度左クリックし第2引き出し線を表示させます。
![](https://cioncoin.xyz/wp-content/uploads/2024/01/スライド6-2-1024x576.jpg)

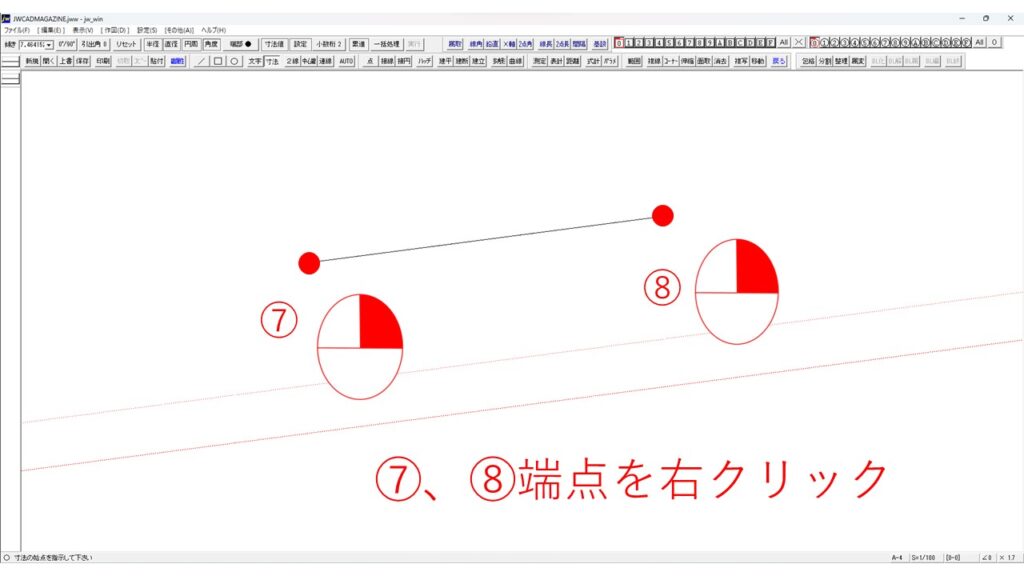

⑦、⑧線の両端点を右クリック。
![](https://cioncoin.xyz/wp-content/uploads/2024/01/スライド7-2-1024x576.jpg)

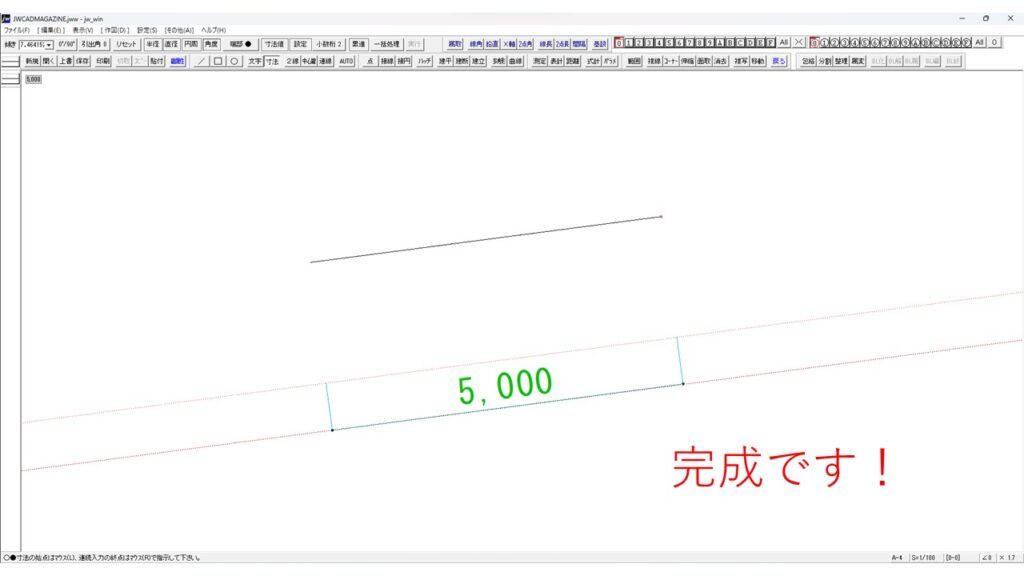

完成です。
斜め線の寸法線を表示します。
この状態です。
①メニューバーの寸法、もしくはショートカットキー『S』
②引出線をクリックして『=』にしておく
③任意の位置で左クリックすると、第1引き出し線が表示されます。
④測定したいライン上で右クリックしたまま4時方向にドラッグ。そのまま右クリックを離さず左クリック同時押し。
⑤線の角度を取得します。
⑥線角度取得後、再度左クリックし第2引き出し線を表示させます。
⑦、⑧線の両端点を右クリック。
完成です。
