補助線(910モジュール線)を使って木造平面図を楽に作図する方法

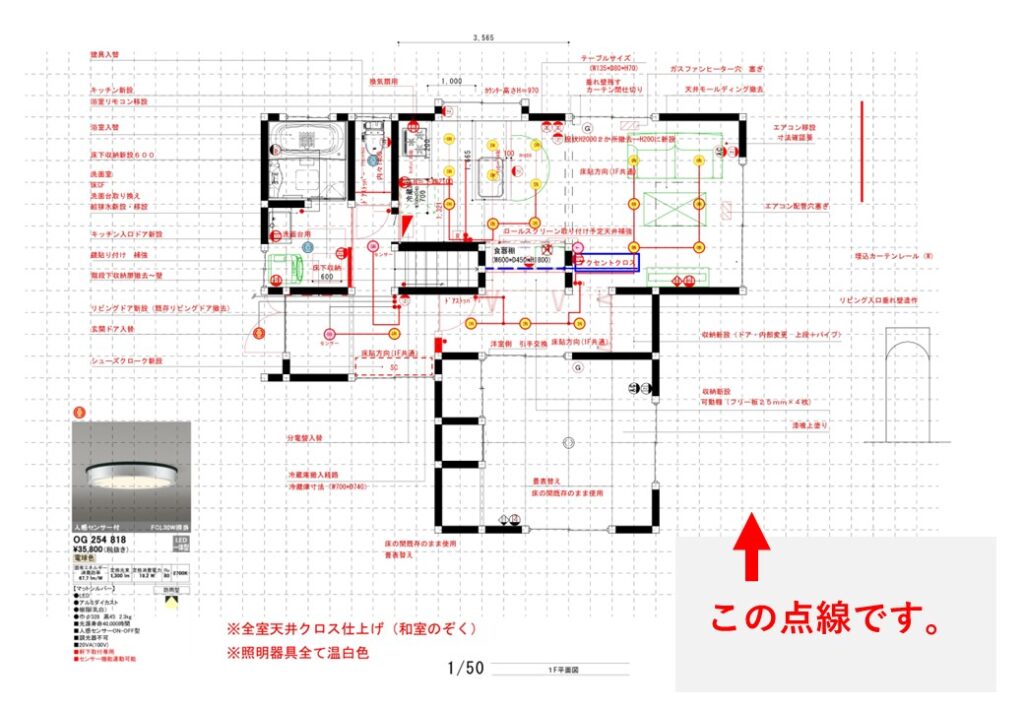

補助線を活用すれば、このような図面が簡単に作図できるようになります。
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド1-1024x709.jpg)
![画像に alt 属性が指定されていません。ファイル名: %E5%9F%BA%E6%BA%96%E7%B7%9A-1024x428.jpg](https://cioncoin.xyz/wp-content/uploads/2024/04/%E5%9F%BA%E6%BA%96%E7%B7%9A-1024x428.jpg)
※この補助線色は印刷されないので、今回は利用しません。
補助線を書く前に行う必要な設定
補助線を書く前に3つ必要な設定があります
- 線色と線の太さの設定
- 複線設定
- レイヤー設定
※簡単です。他の作図でも使えますので、ぜひ設定しておいてください

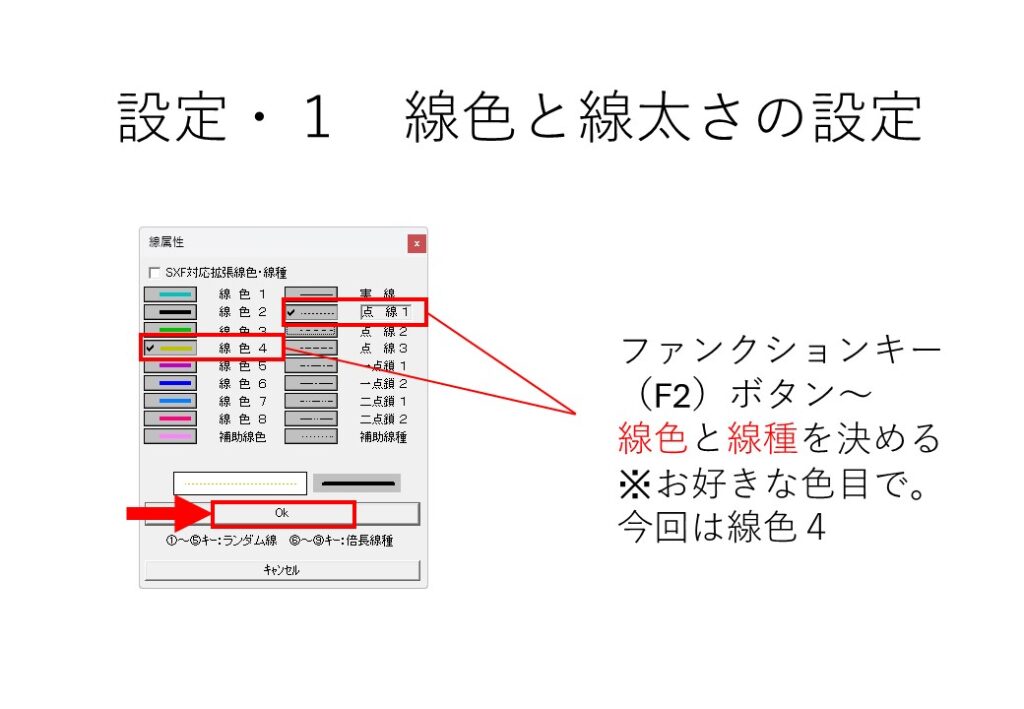

設定1 線色と線の太さの設定
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド3-1024x709.jpg)
濃い色を使用すると、補助線が邪魔になって本図が作図しにくいので、薄い色を使用するのをお勧めします。
私は線色4を使用しています。

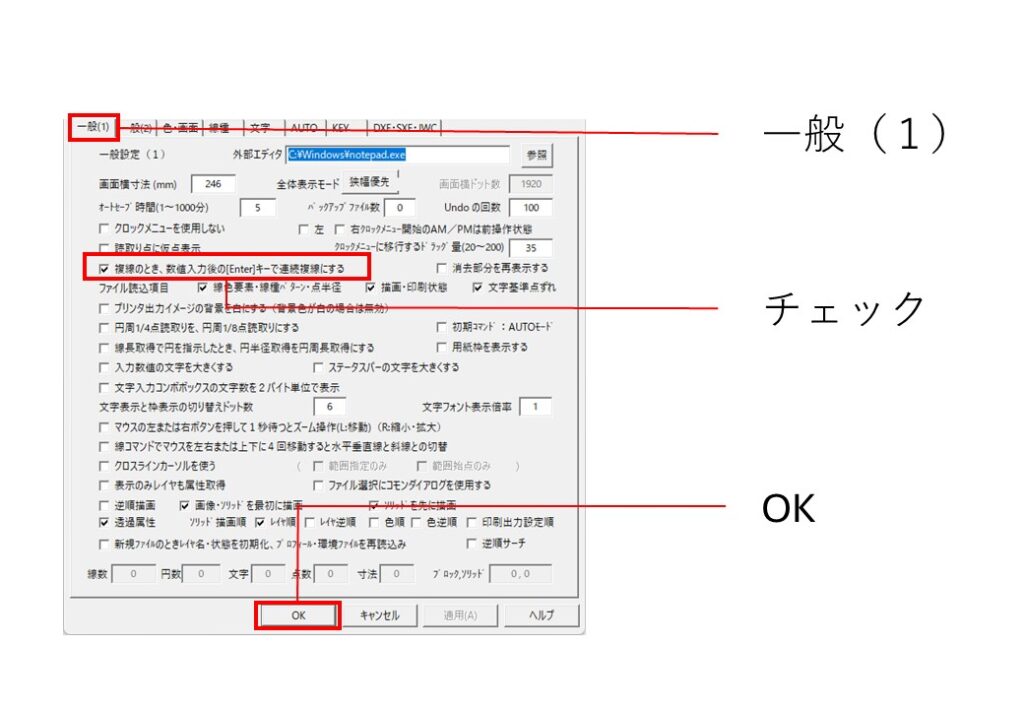

設定2 複線設定
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド7-1024x709.jpg)
複線コマンドをを利用するので、作図がしやすい設定方法にしておきます。

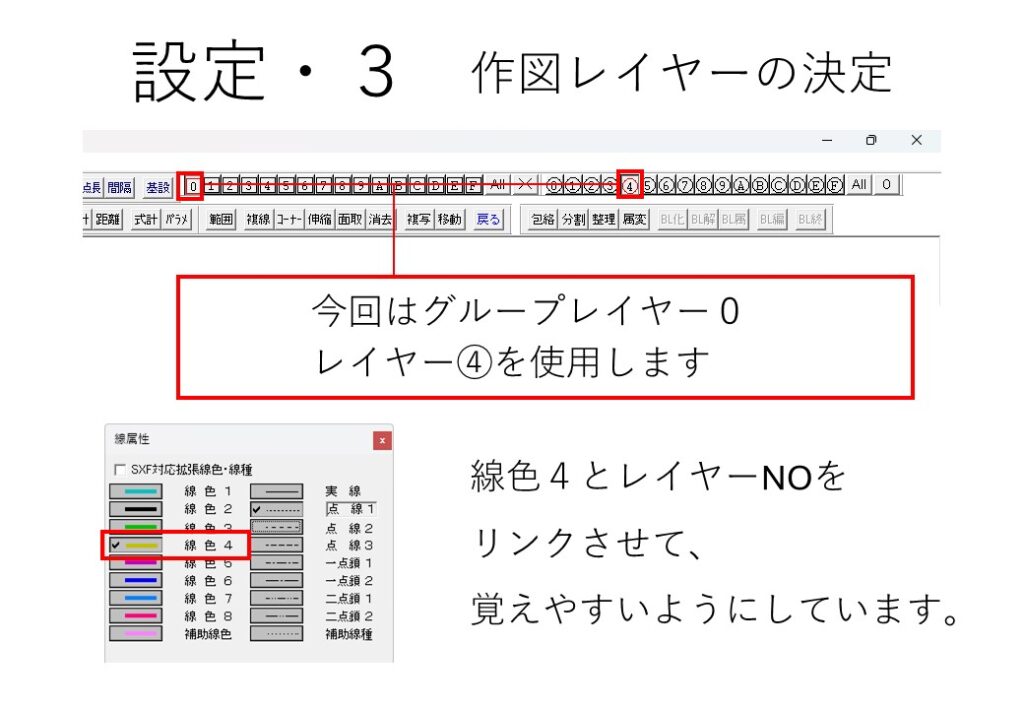

設定3 レイヤー設定
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド8-1024x709.jpg)
補助線を書くレイヤーを設定しておきます。
※私は線色とレイヤーをリンクするようにしているので、線色4はレイヤー4を使用しています。
補助線の作図方法
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド9-1024x709.jpg)

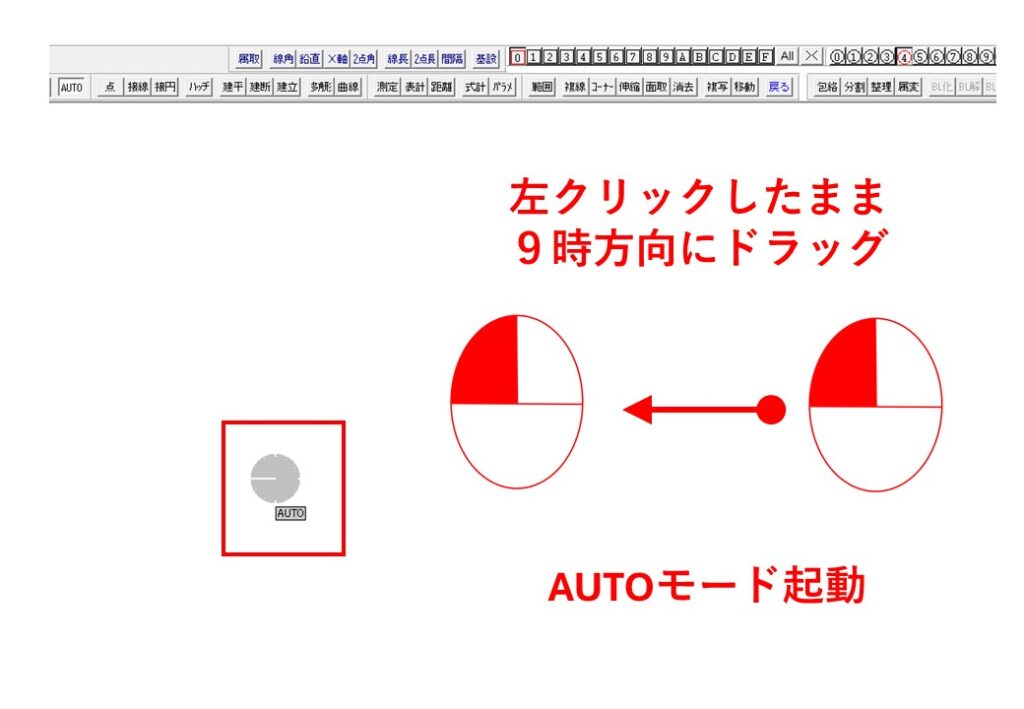

オートモードを起動します
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド10-1024x709.jpg)

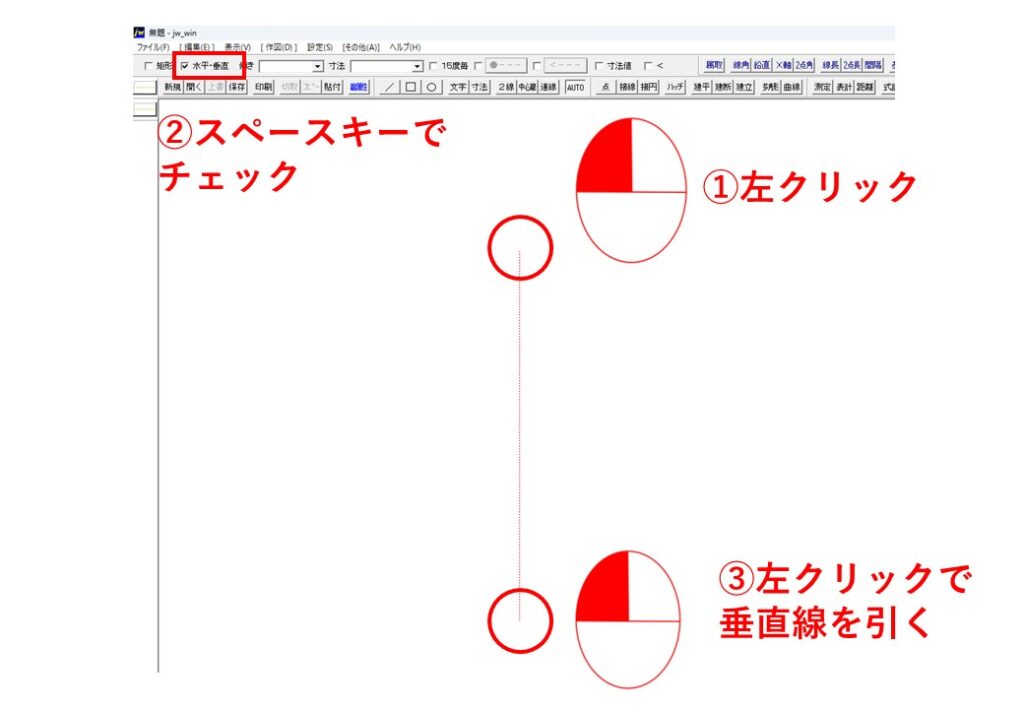

①任意の場所で左クリック。
②スペースキーで水平垂直モードにします。
③適当な長さで垂直線を引きます。
複線コマンドを使って垂直線をコピー
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド11-1-1024x709.jpg)
①複線コマンドを起動します。
②先ほど引いた垂直線を左クリックします。
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド12-5-1024x709.jpg)

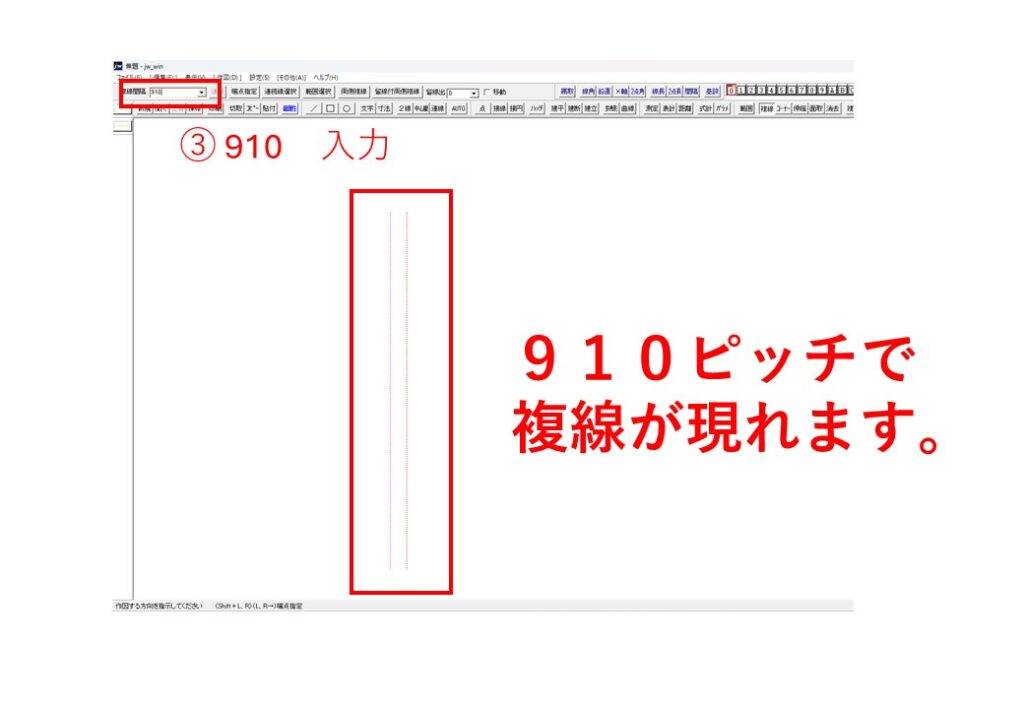

③複線間隔を910と入力します。
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド13-1024x709.jpg)

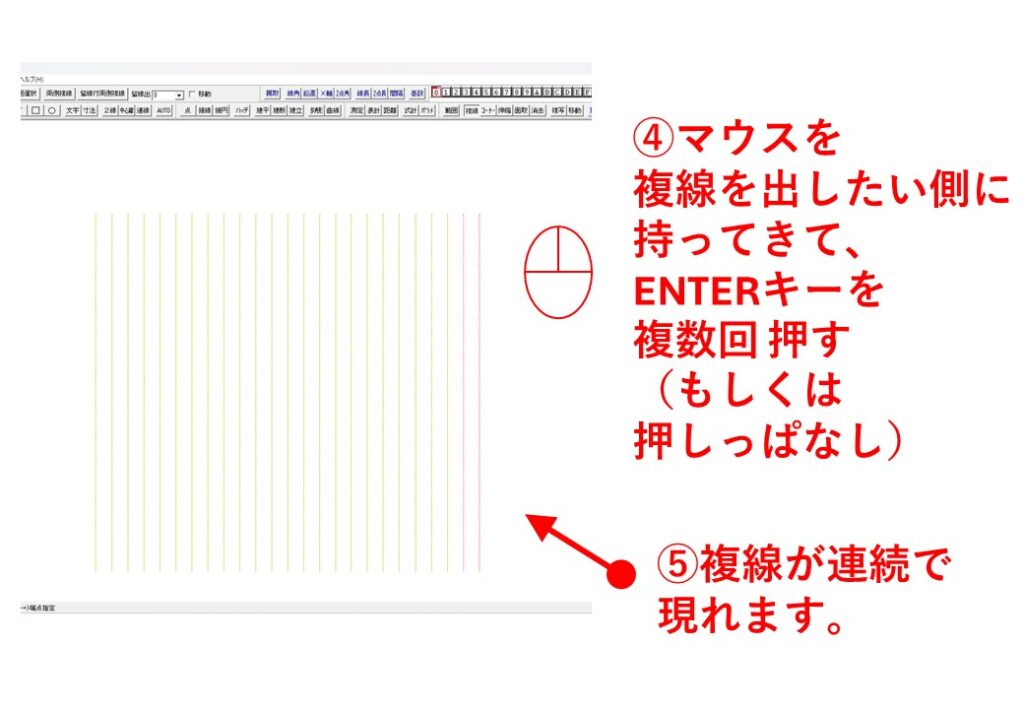

④複線を出現させたい方向にマウスを持って行き、enterキーを押下します。
⑤一度押下するごとに一本の複線が現れますので、何度かenterキーを押下します。
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド14-1-1024x709.jpg)

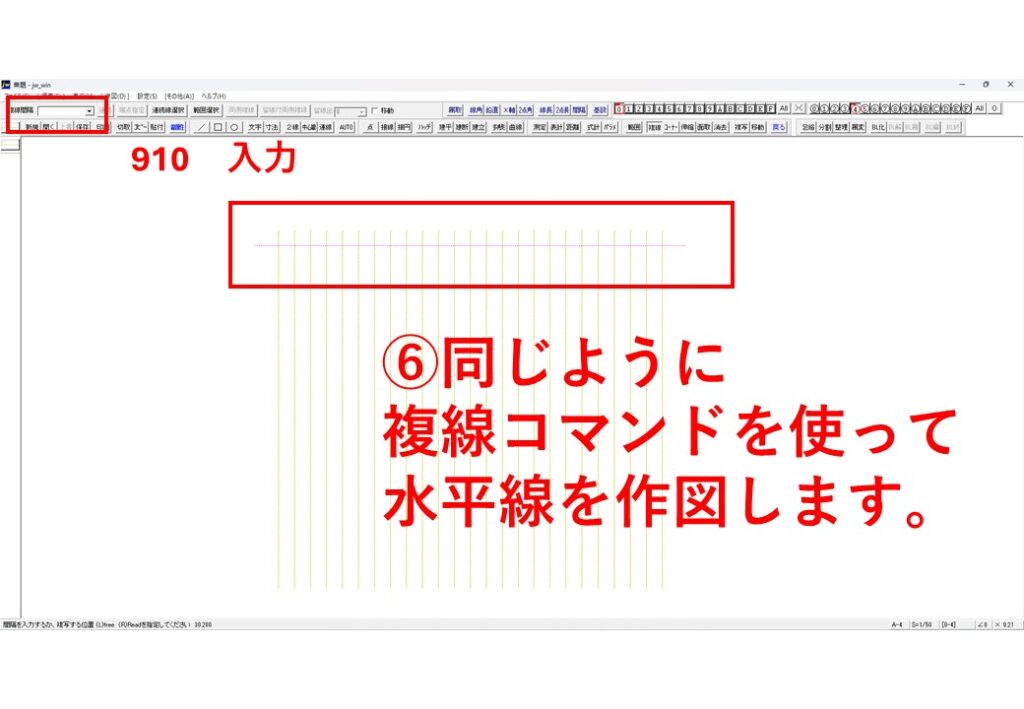

⑥同じように、水平線も複線コマンドを使ってコピーします。

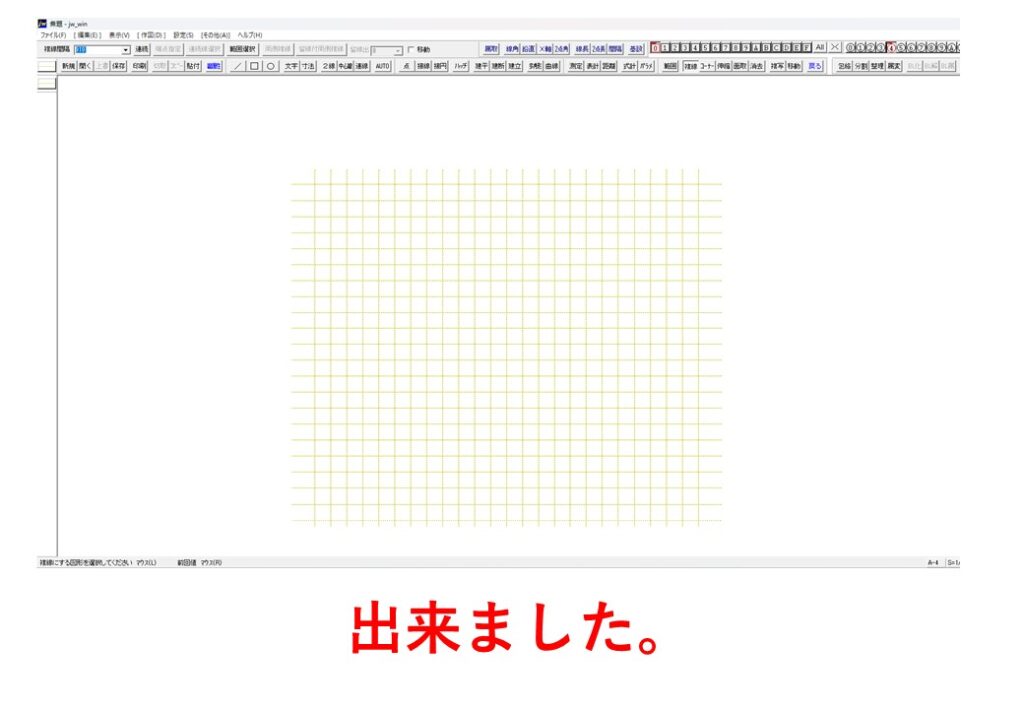

完成です。
![](https://cioncoin.xyz/wp-content/uploads/2024/04/スライド15-1024x709.jpg)
まとめ
モジュール線だけでなく、補助線をうまく活用すれば、時短で作図できるようになります。
ぜひ活用してみてください。
