JWCAD　中抜きの寸法線を引く方法

便利な中抜きの寸法線を引く方法です。

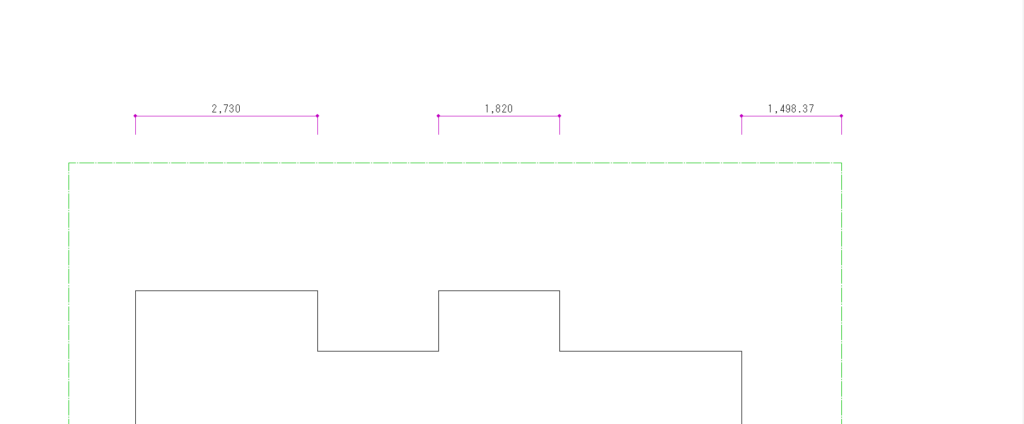

上図が完成図です。

JWCAD　中抜きの寸法線を引く方法　解説

ショートカットキー『S』もしくは寸法をクリック

引き出し線のタイプ、2線を選ぶ

寸法線を表示させたい場所で左クリック、第１引き出し線が現れます

もう一度左クリックをして、第２引き出し線を表示させます。

交差点で、頭のように、右ボタンと左ボタンを使い分けてクリックしていきます。

寸法を表示させたい時は、始点で右クリック、寸法を表示させたくない時は、始点で左クリックと覚えておきましょう。

完成です
