JW CADの範囲選択は大きく2パターンです
- 囲み
- またぎ
です。
この2パターンをマスターすれば、製図スピードが格段上がりますので、ぜひマスターしてください。

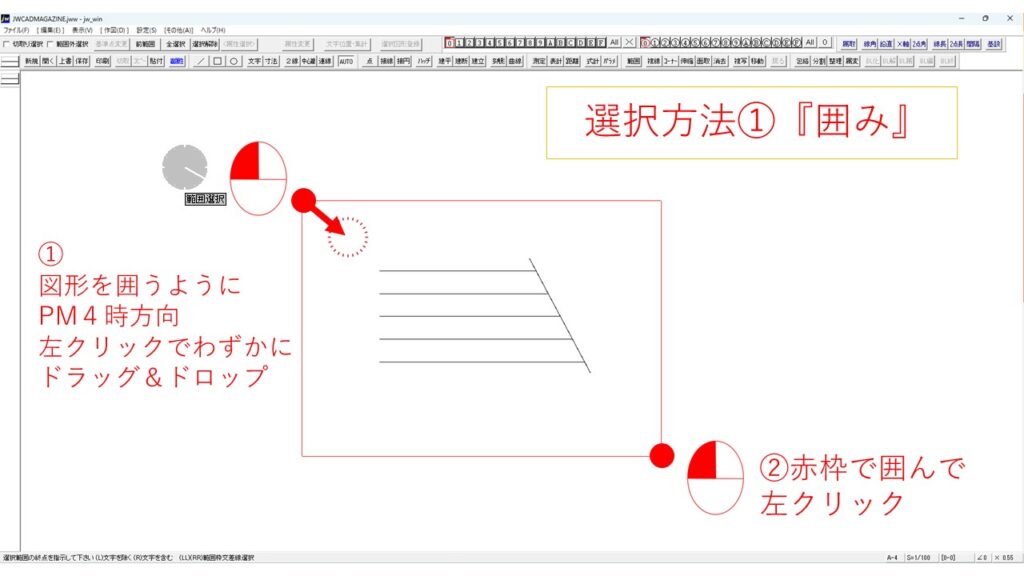

JW CAD 範囲選択① 『囲み』
図形を囲うように範囲選択します
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド1-1-1024x576.jpg)
選択したい図形加工用に加工用にクロックメニュー4時方向を使ってドラッグアンドドロップ
②赤枠が出現するので図形を囲んで左クリック
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド2-1-1024x576.jpg)

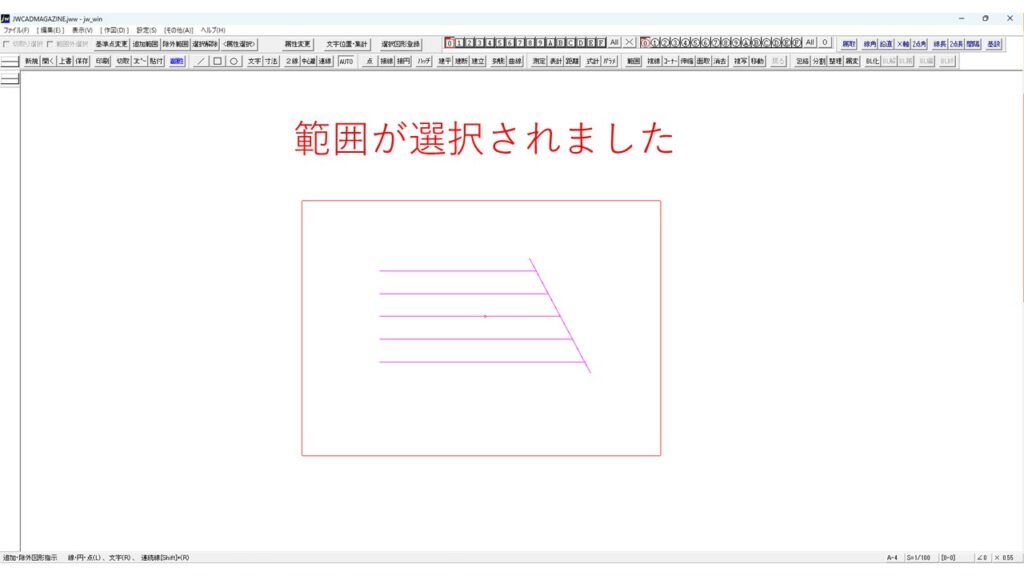

図形が範囲選択されました。
範囲選択された図形はピンク色に変わります。

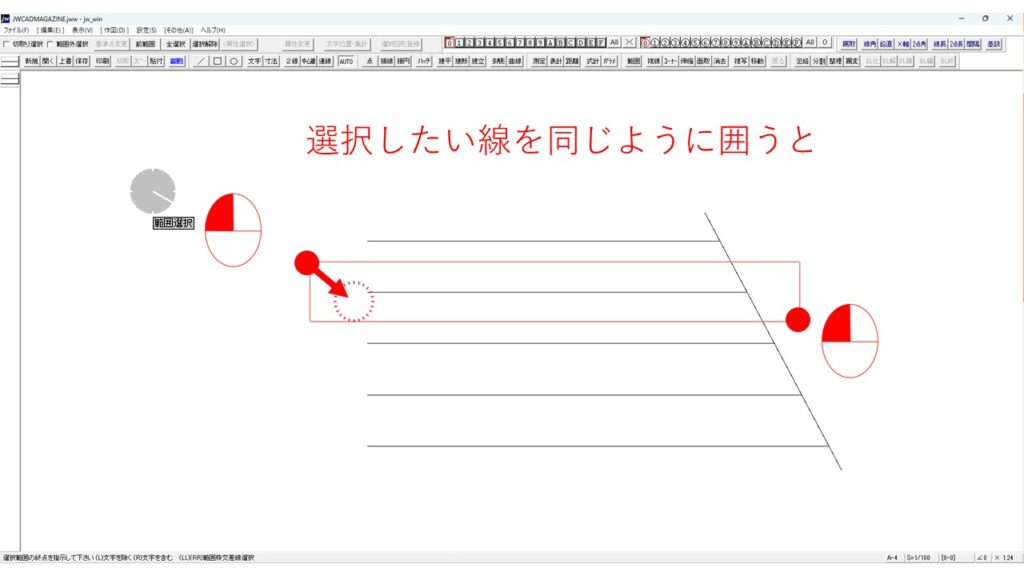

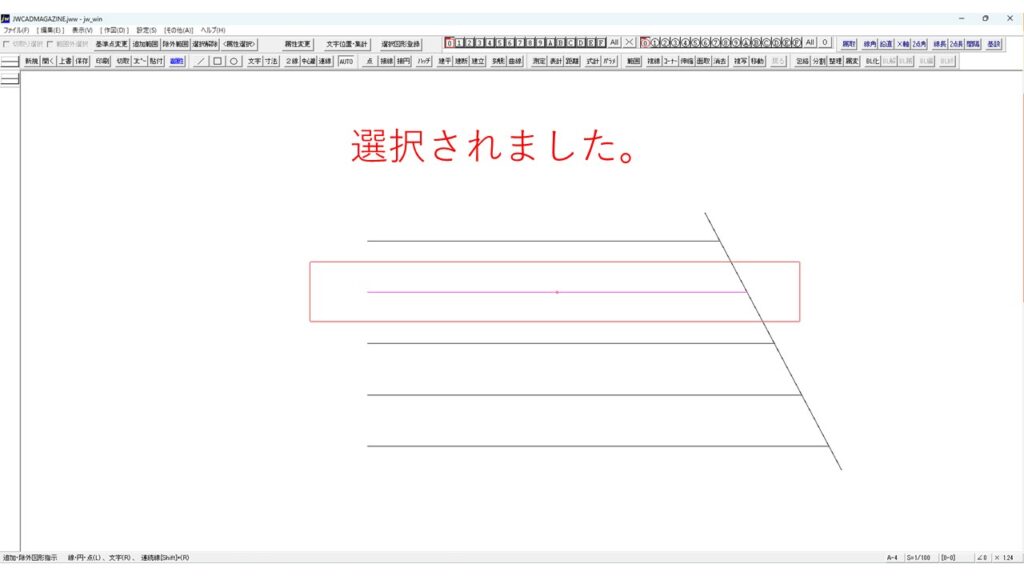

範囲選択『囲み』練習課題
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド3-1-1024x576.jpg)
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド4-1-1024x576.jpg)
JW CAD 範囲選択② 『またぎ』

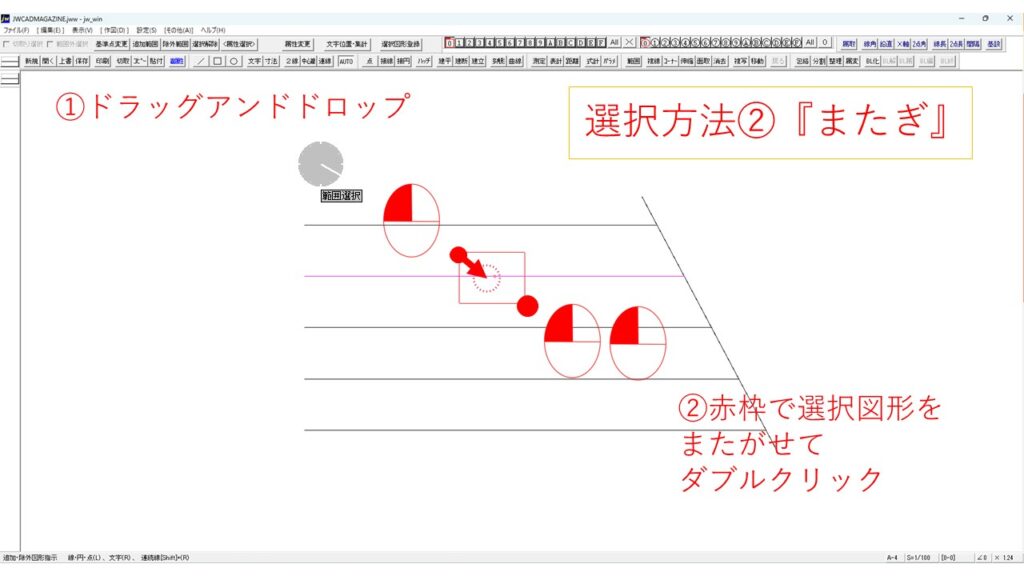

選択したい図形を、赤枠でまたがせて範囲選択する
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド5-1-1024x576.jpg)
①選択したい図形の左上でクロックメニュー4時方向を使ってドラッグアンドドロップ
②赤枠が出現するので、選択図形を『またがせて』左ダブルクリック

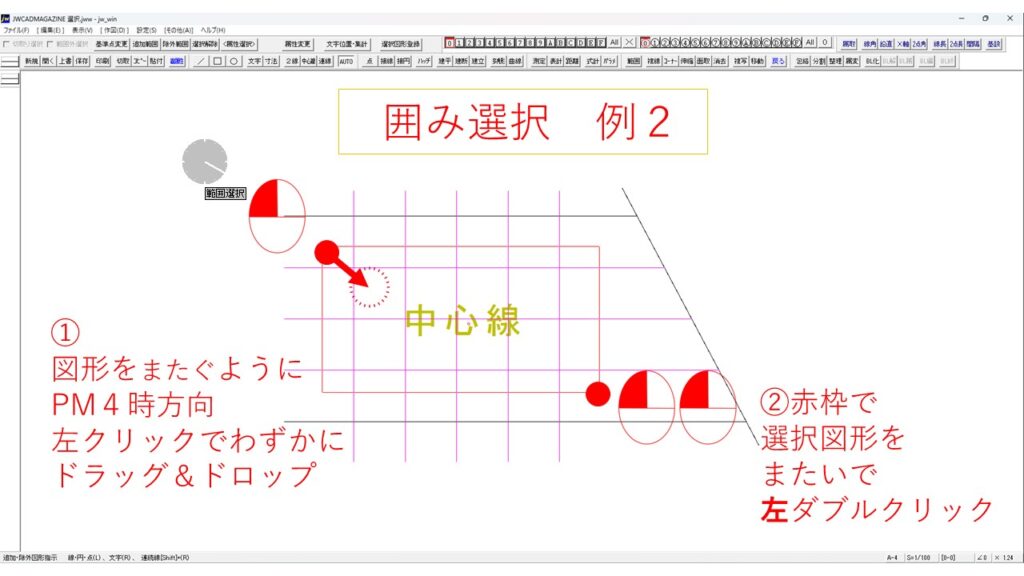

範囲選択『またぎ』練習課題例
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド6-1-1024x576.jpg)
範囲選択され図形がピンク色に変わりました
文字範囲選択
文字範囲選択は『囲み』の方法のみです。
文字だけ範囲選択
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド7-1-1024x576.jpg)
①文字を囲うようにクロックメニュー4時方向に、左クリックでドラッグアンドドロップ。
②出現した赤枠で文字を囲んで右クリック
文字がピンク色に変わり範囲選択できました。
文字と線 範囲選択『囲み』
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド8-1-1024x576.jpg)
①線と文字を囲うようにクロックメニュー4時方向に左クリックでドラッグアンドドロップ
②出現した赤枠で文字を囲んで右クリック
※文字を選択範囲に入れる場合は最後右クリック

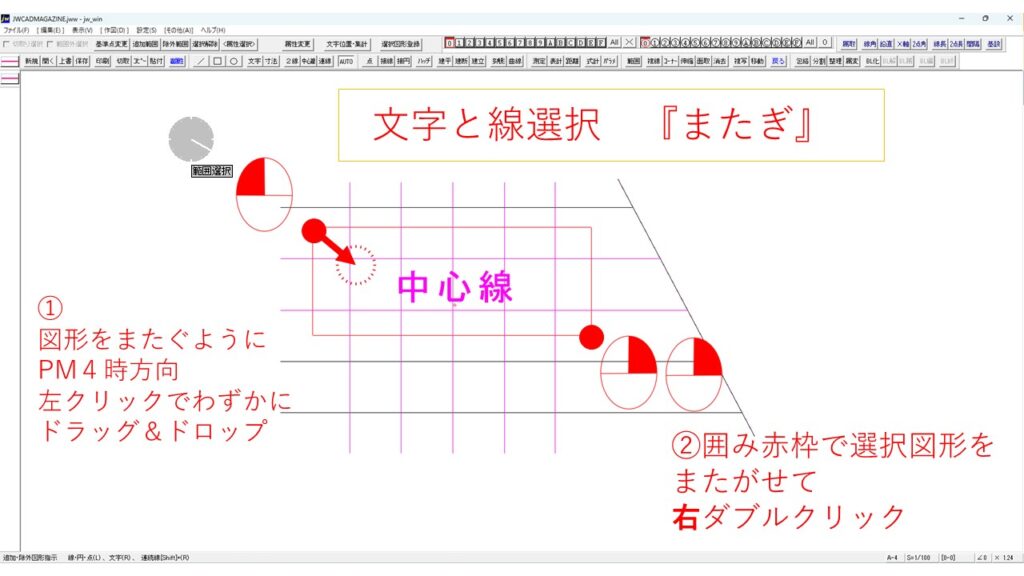

文字と線 範囲選択『またぎ』
![](https://cioncoin.xyz/wp-content/uploads/2023/10/スライド9-1-1024x576.jpg)
①線と文字を囲うようにクロックメニュー4時方向に左クリックでドラッグアンドドロップ
②出現した赤枠で、またがせて(文字は囲む)右ダブルクリック
※文字を選択範囲に入れる場合は最後右クリック
以上お疲れ様でした。
