レイヤーグループの上手な使い方と設定方法をお伝えします
レイヤーグループの上手く使えていない方は、参考にしてください。
JWCAD レイヤーグループの上手な使い方・設定方法 【結論】

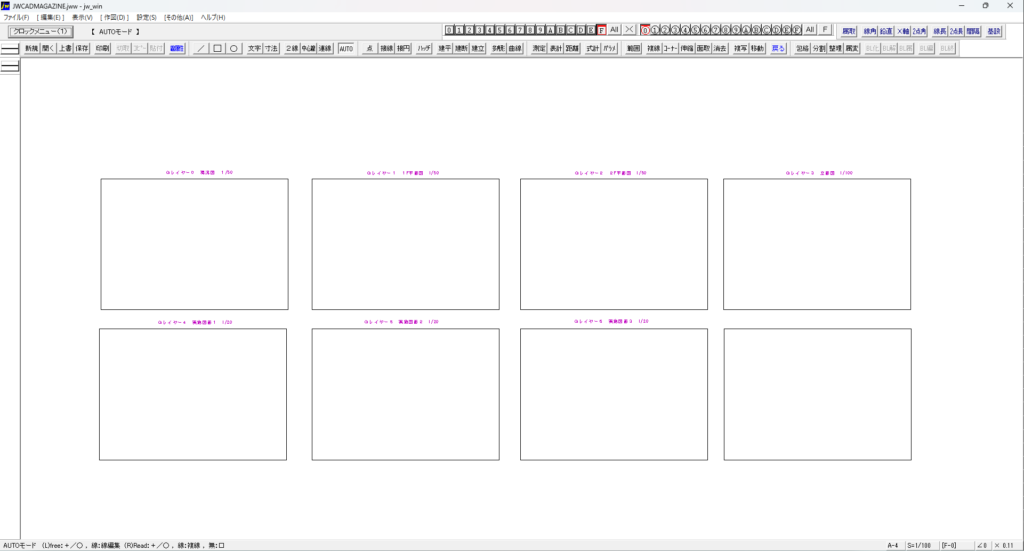

このようにレイヤーグループごとに印刷枠をあらかじめ作成しておきます。
拡大するとこんな感じです。
度の図面がどのレイヤーグループだったかが一目でわかります。
- １F平面図を作図する場合、レイヤーグループ１ 縮尺1/50
- 立面図を作図するのであればレイヤーグループ３ 縮尺1/100
など瞬時に理解できます。
印刷サイズと縮尺も記入しているので、図面の大きさも把握できます
では設定方法を解説します。
JWCAD レイヤーグループの上手な使い方・設定方法 【手順解説】

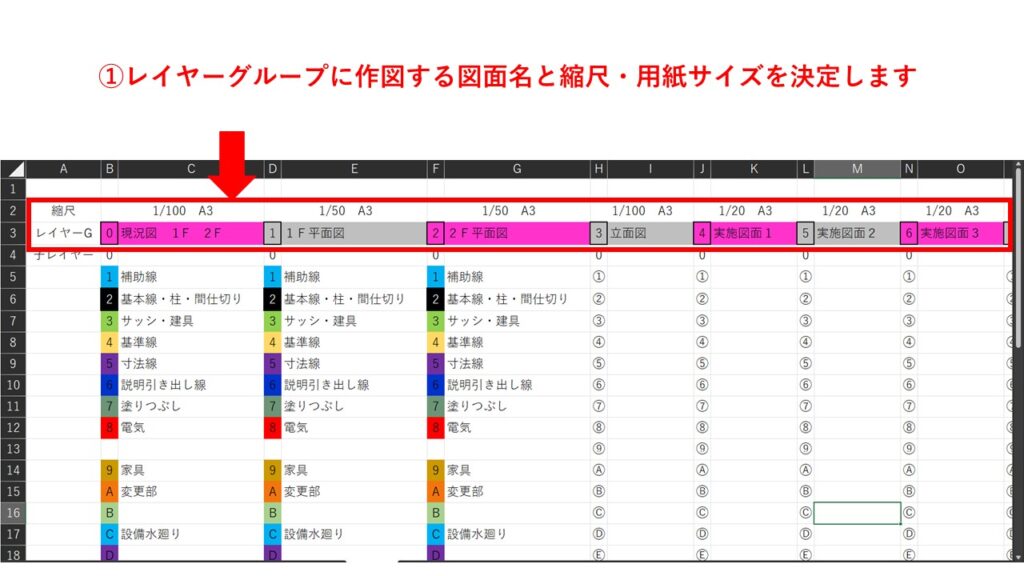

レイヤーグループの名前と縮尺用紙のサイズを決定しておきます。
（後から変更がきくので予定でも大丈夫です）
私の場合はエクセルで保存しています。

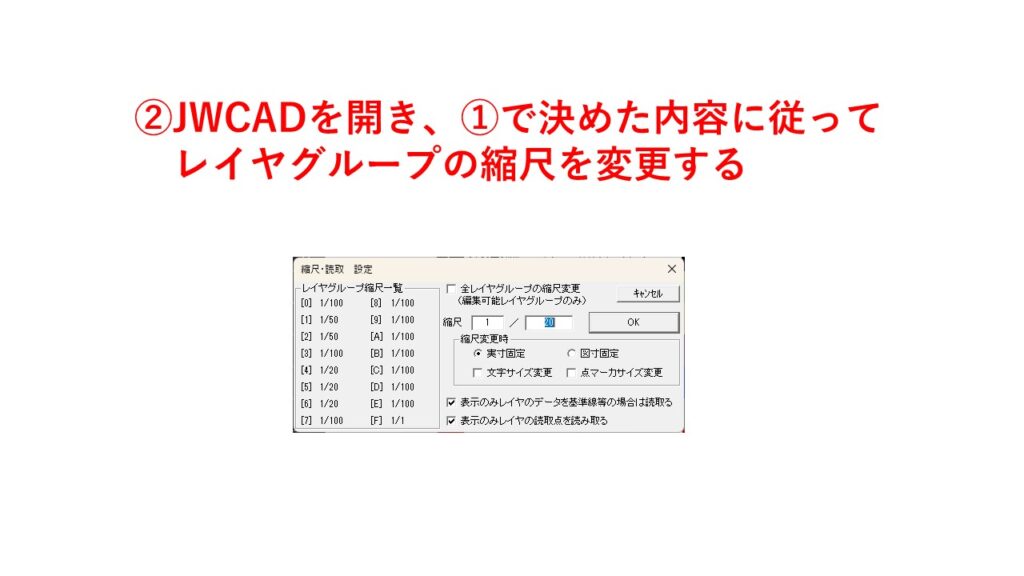

②決まったらJWCADを開き、レイヤーグループごとの縮尺を変更する。
事前準備はこれで終了です。
印刷枠を作図して行きます。

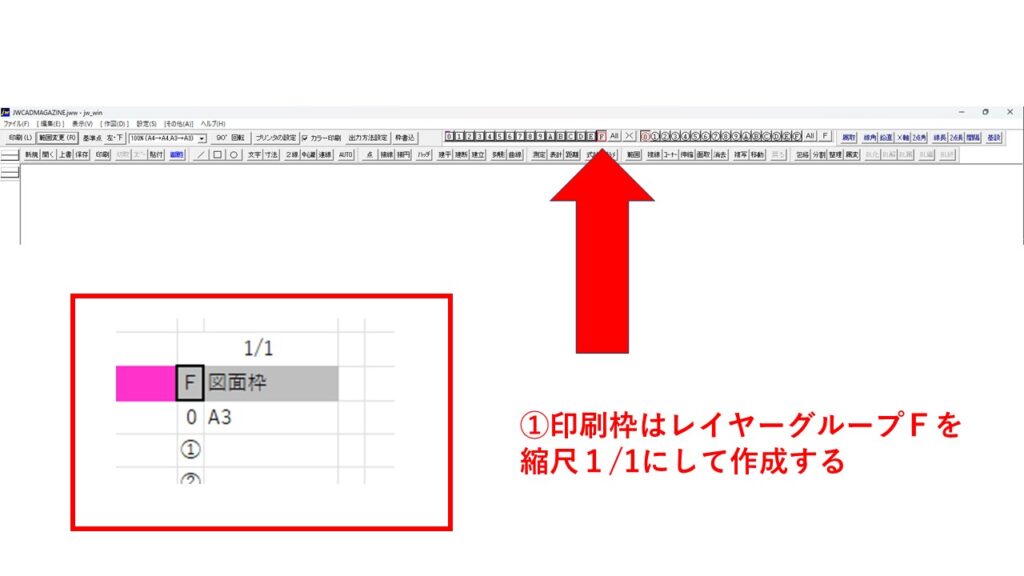

①レイヤーグループFを使用します。
縮尺を1/1に設定します。

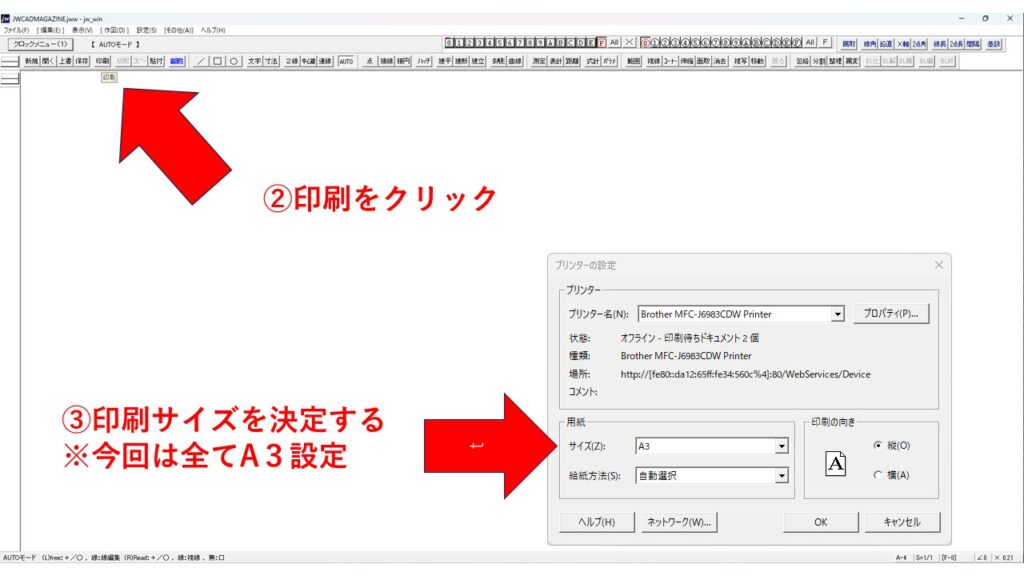

②印刷コマンドをクリック
③印刷の用紙サイズをA３に設定する。

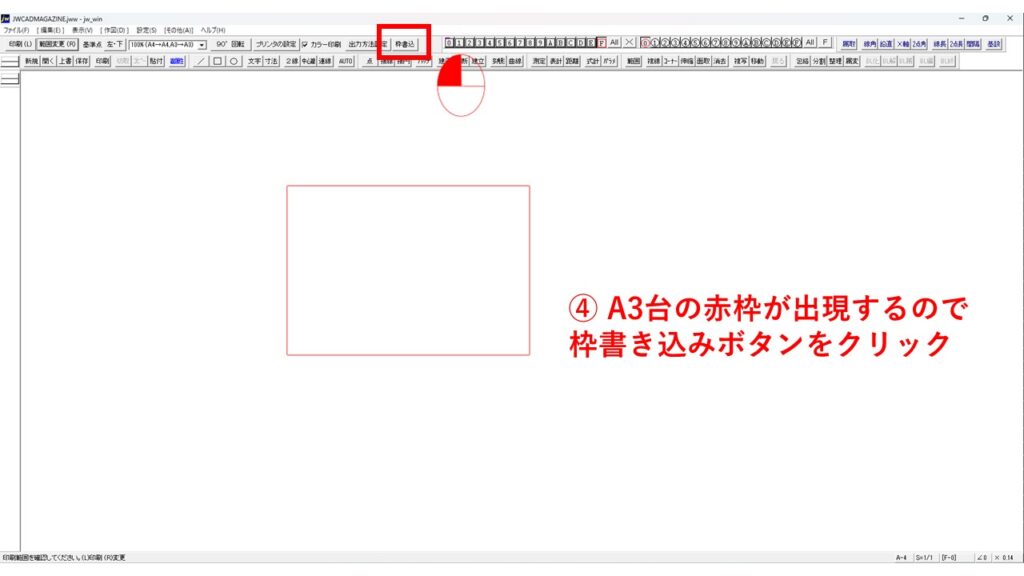

④ A３の大きさの赤枠が出現するので、枠書き込みボタンコマンドをクリック
赤枠が水色の枠に変わるので、クロックメニュー９時方向でオートモードに。

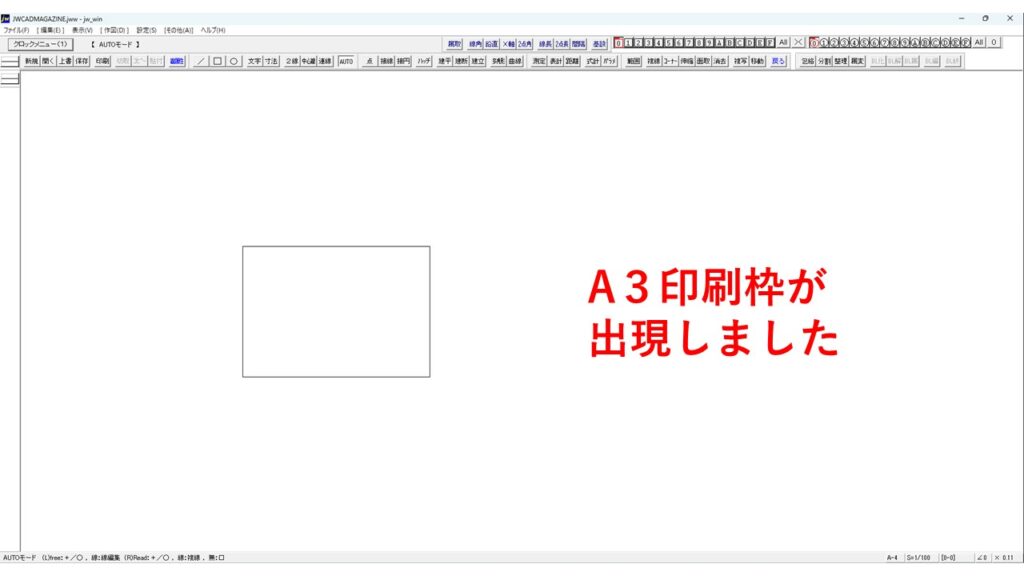

A３印刷枠が出現しました。

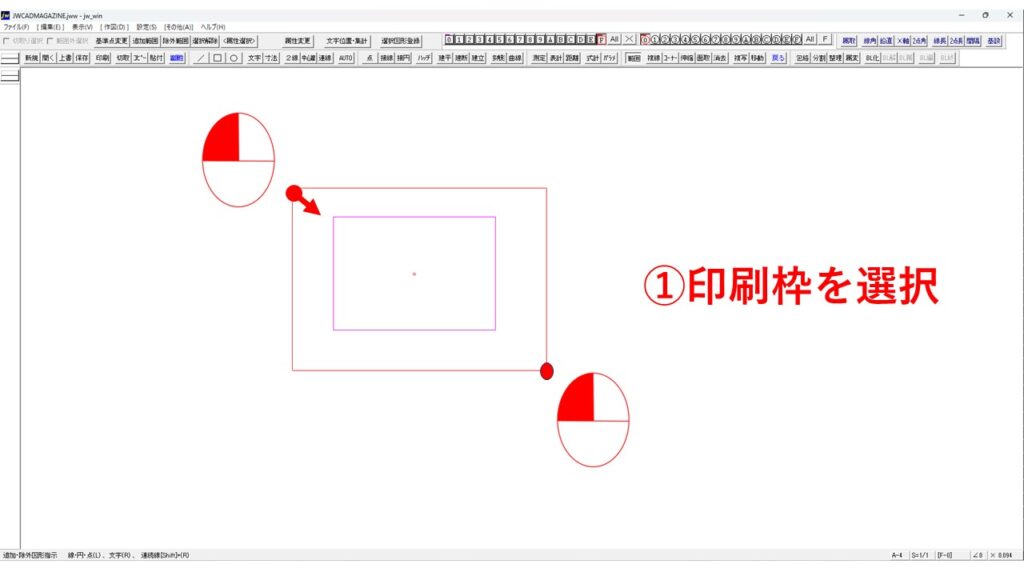

①先ほど作成した印刷枠を範囲選択します。

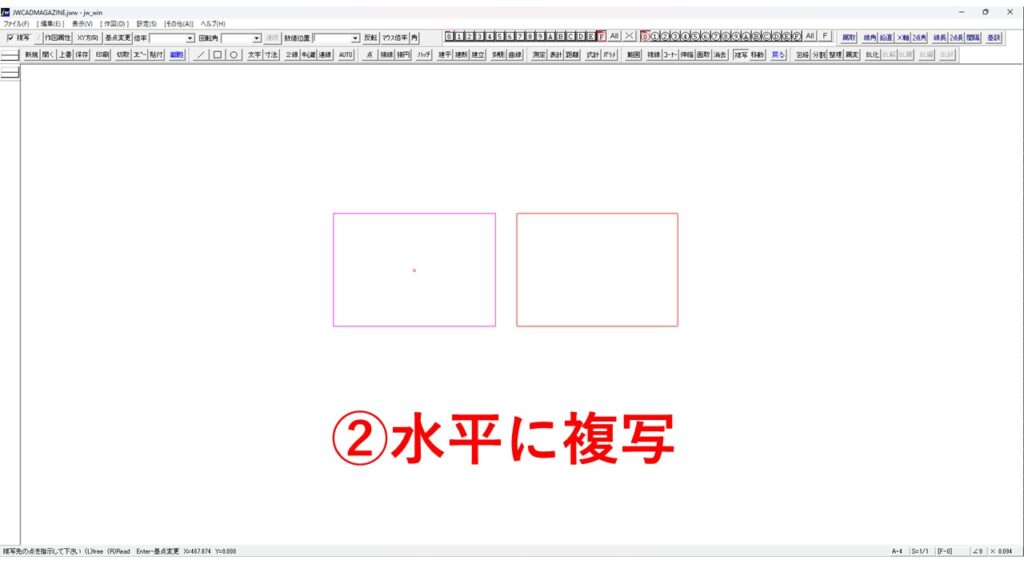

水平方向に重ならないように複写します。
キーコマンドは『C』です。

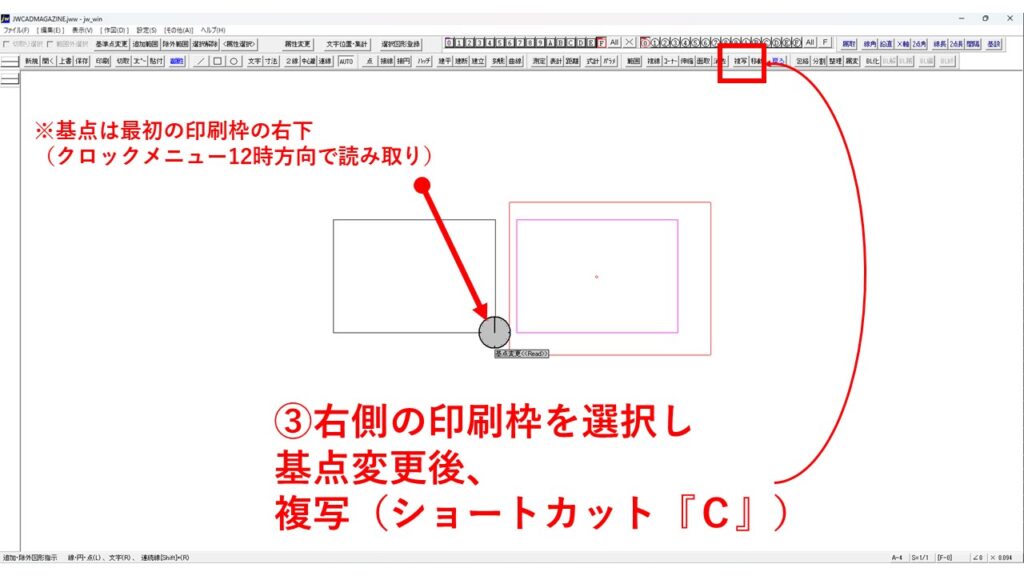

③複写した右側の印刷枠を範囲選択し、基点を変更後、再度複写
④元図面の右下でクリックして貼り付け

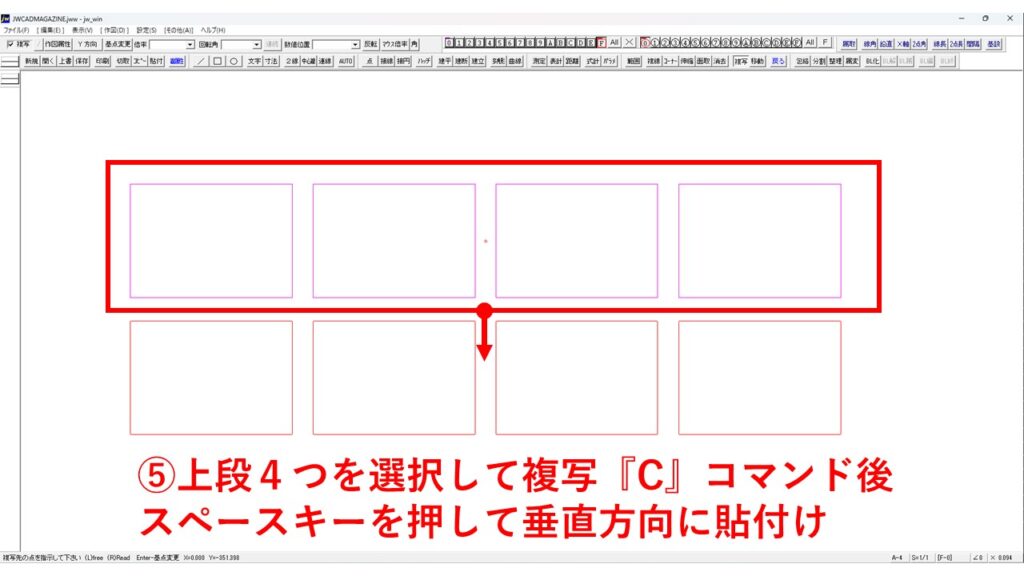

⑤４つほどできたら冗談四つを範囲選択して、複写スペースキーを押して垂直方向に貼り付け。
複数印刷枠を作成します。

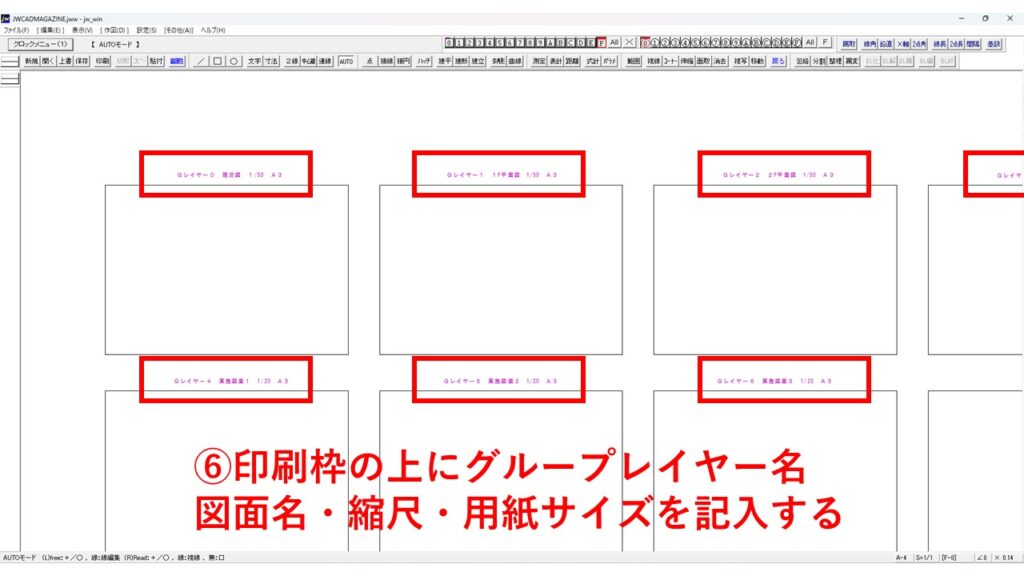

⑥作成した印刷枠の図上にグループレイヤー名・図面名・縮尺・用紙サイズを記入する。

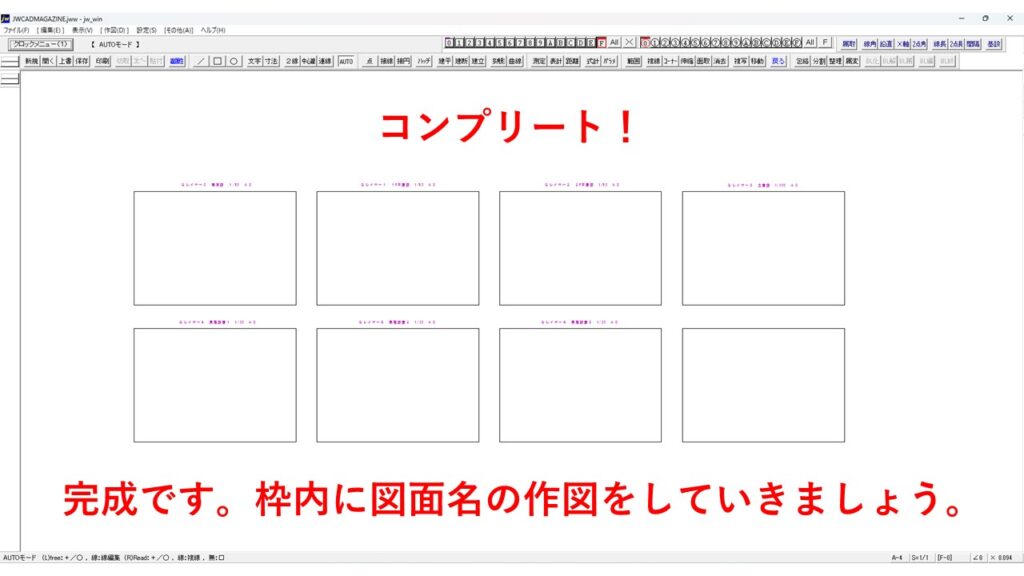

完成です。
作成した枠内に図面を書き込んでいきます。
図面同士が重なることも避けれます。
レイヤーグループの図面名や縮尺に関しても、表記しておけば一目瞭然です。
ぜひ作成してみてください
