電気図面に必要な電気記号の製図方法について解説します。
電気記号の書き方 作成方法 ロードマップ

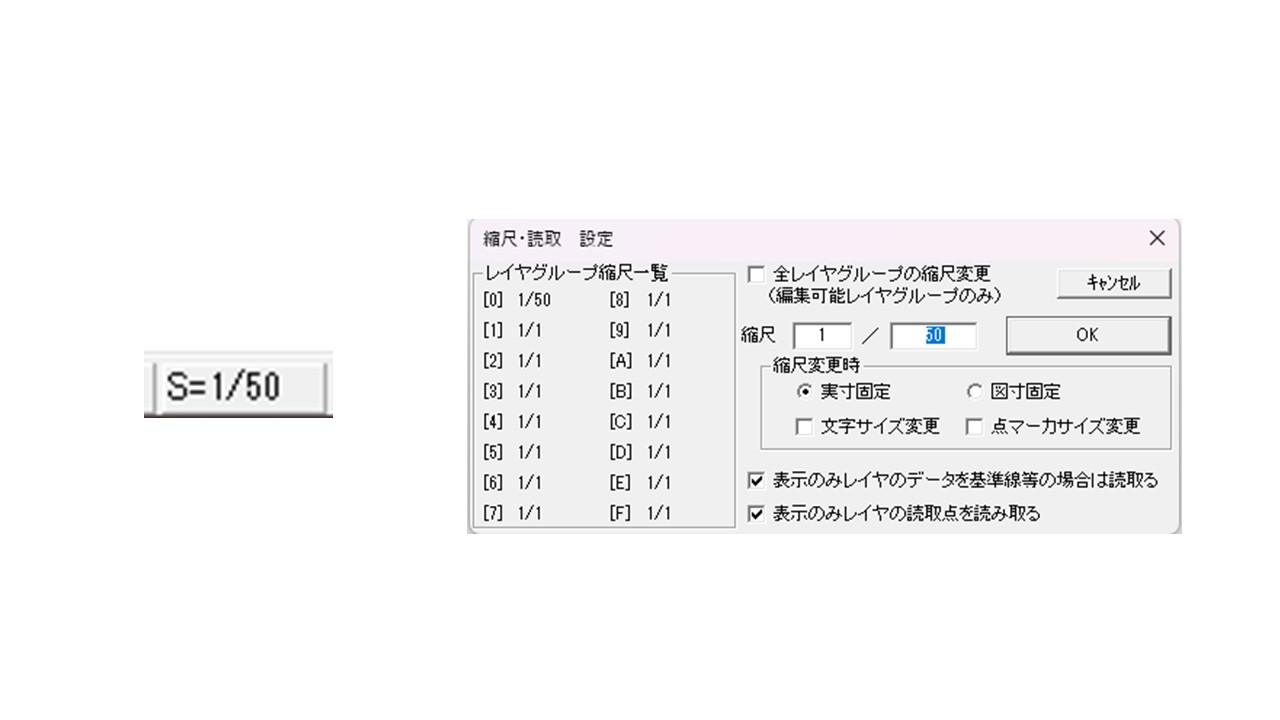

初期設定
1/50で作業します。

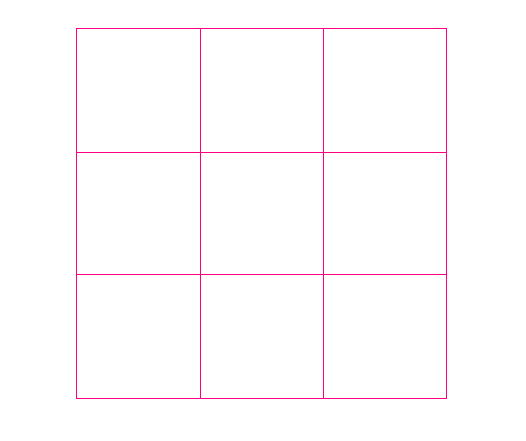

①矩形で枠組みを作成
①矩形（ショートカットキー B）
②230..230入力（230*230）
①分割（ショートカットキー SHIFT＋B）
②３入力
③④上辺と下辺をクリック
同様に縦ラインも分割
②記号の形を形成する
①円 （ショートカットキー E）
②半径入力 なし（空欄）
③中心点Ａ読み取り 右クリック３時方向
④中心点Ｂ読み取り 右クリック
⑤中心点Ａ読み取り 右クリック３時方向
⑥中心点Ｂ読み取り 右クリック
①伸縮（ショートカット T）
②一括伸縮（スペースキー）
③基準線選択
④～⑤伸縮したい線をクリック
⑥縮めたい交点で右クリック

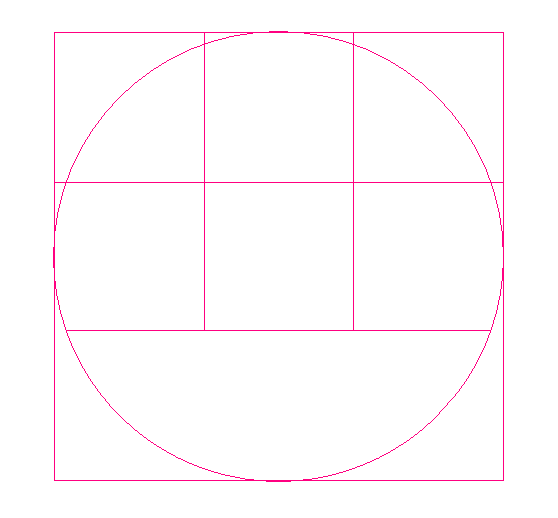

円を切断します。
①消去（ショートカット D）
②円選択
③切断箇所で右ダブルクリック
左右両方同じ作業を行ってください。
①コーナー（ショートカットV）
②線選択
③線選択
で整います。
左右同じように処理してください。

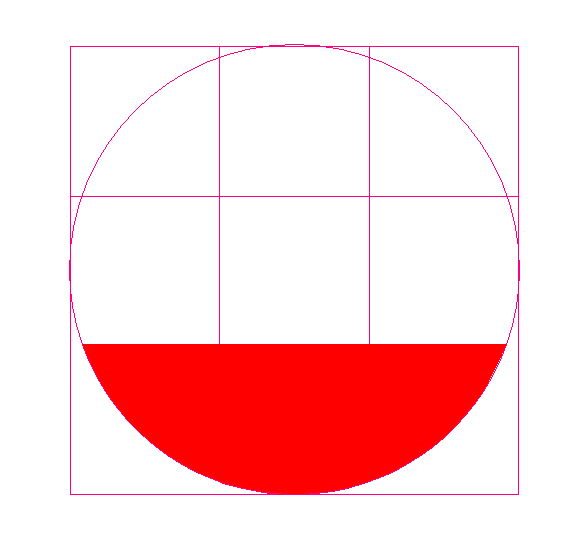

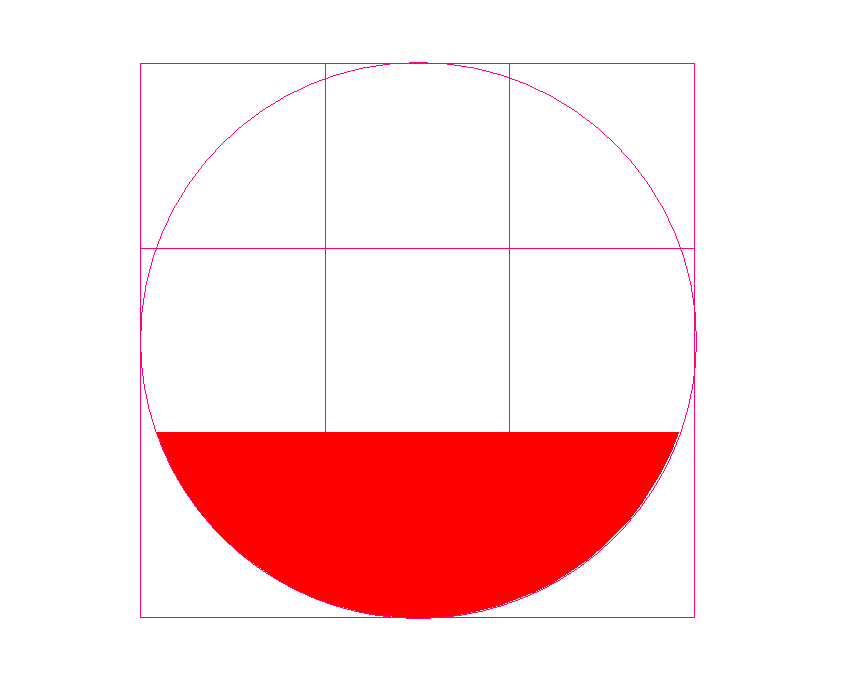

色を付けます。
①多角形（ショートカット SHIFT＋W）
②任意ボタンクリック
③ソリッド図形 チェック
④円・連続線指示
⑤弓形 チェック
色決定。
私は電気記号・配線は赤を使用しています。
図面が見やすくなるからです。
⑦塗りつぶす箇所の線を選択
③電気記号に整形する
①不要な線を消去

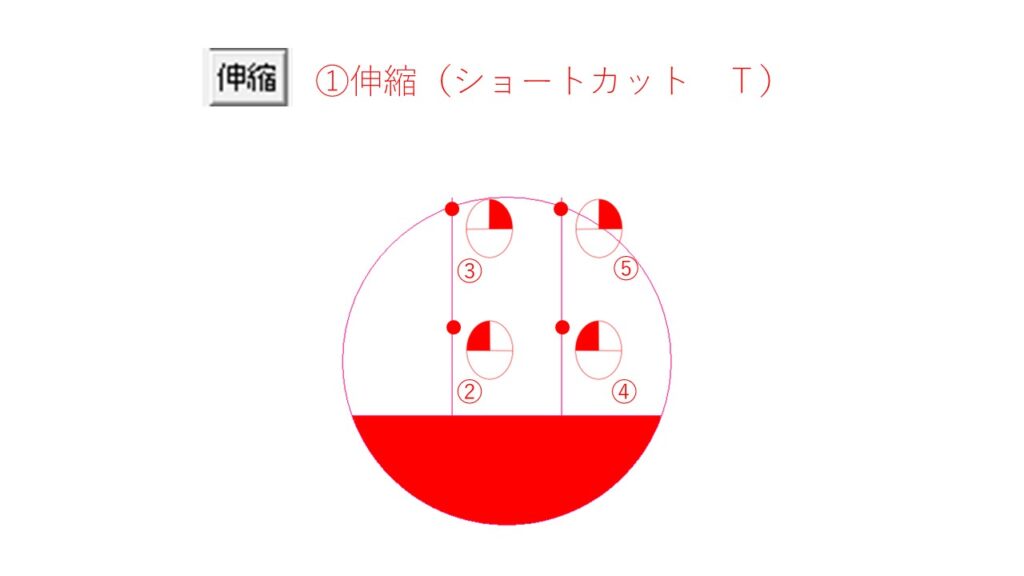

①伸縮（ショートカットＴ）
②～⑤の作業
上部の飛び出た線が整います。

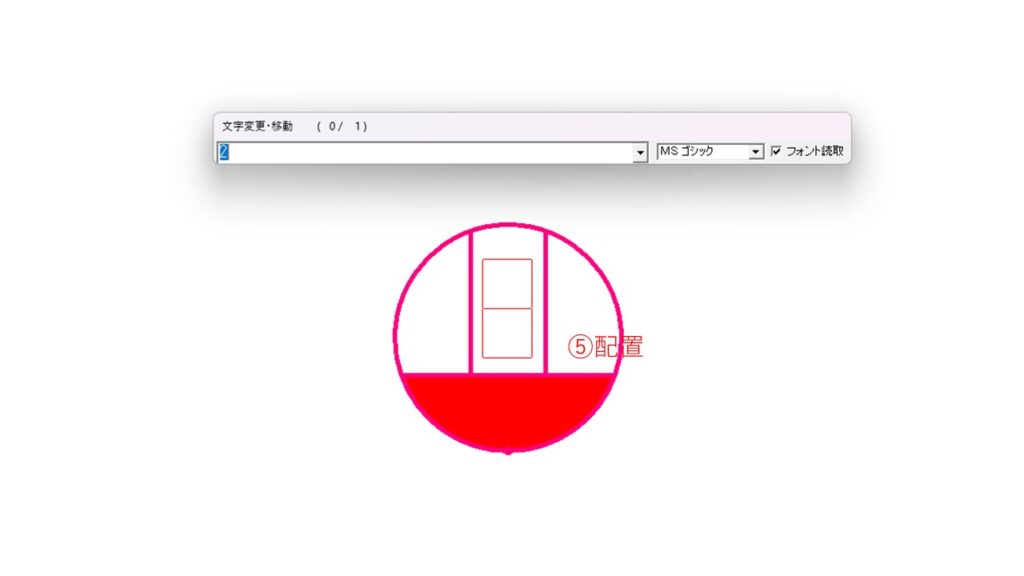

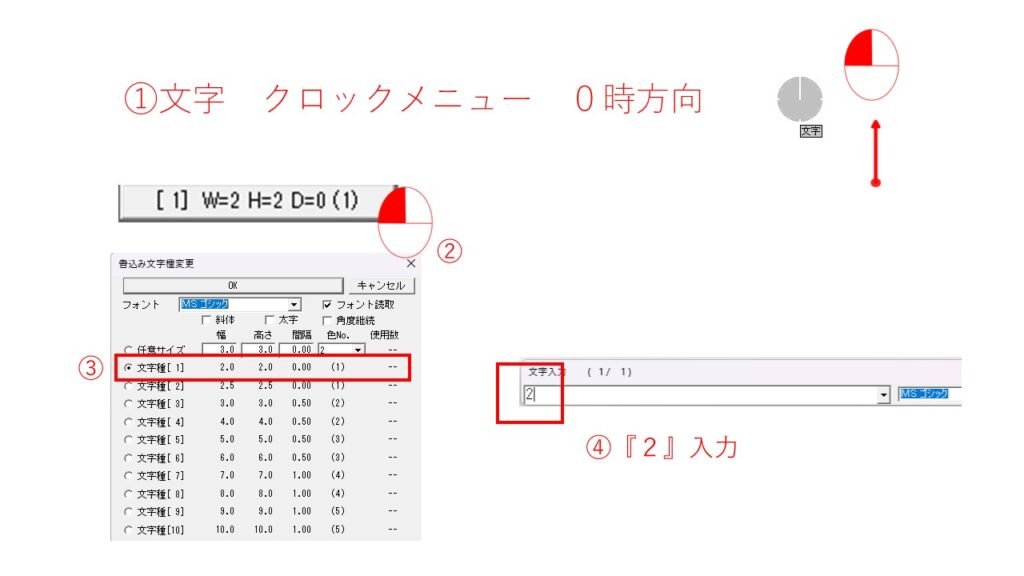

文字入力（２口コンセントとして）
文字の色を変えたい時

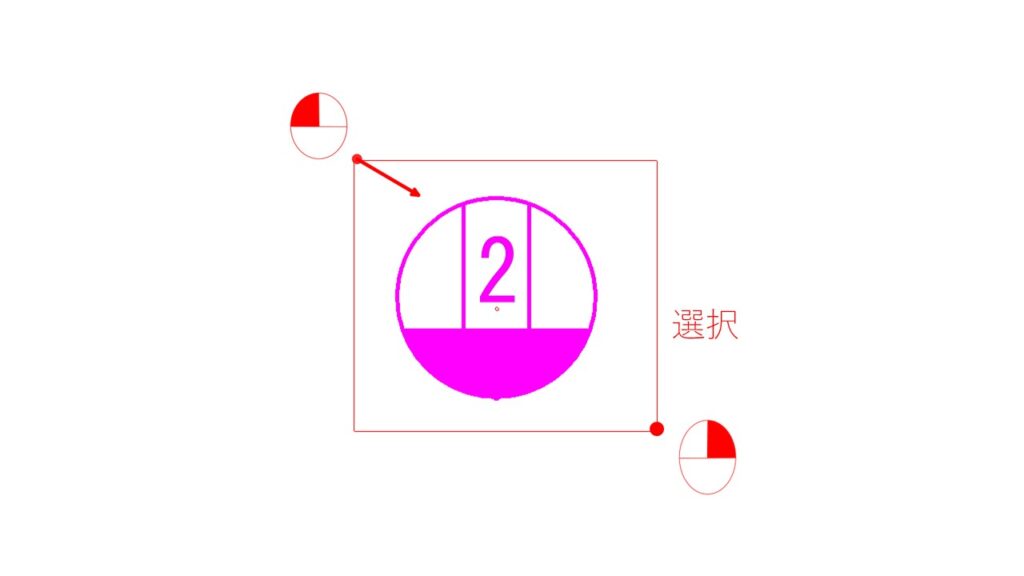

①点（ショートカット SHIFT＋Ｆ）
②最下点で右クリック０時方向
最下部に点が付く

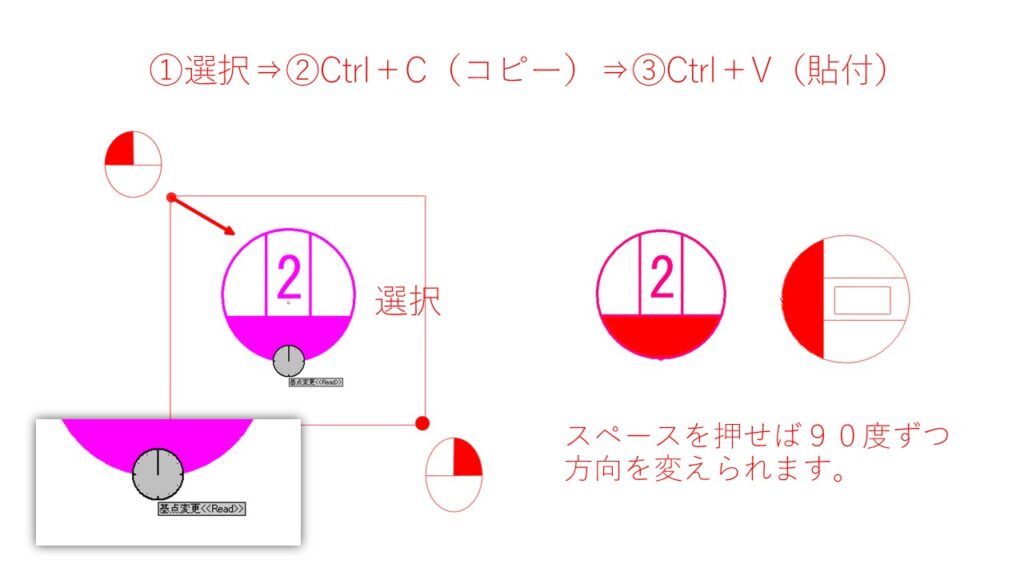

最下部を基点にコピー貼り付けが可能になります。
完成です。
最後に

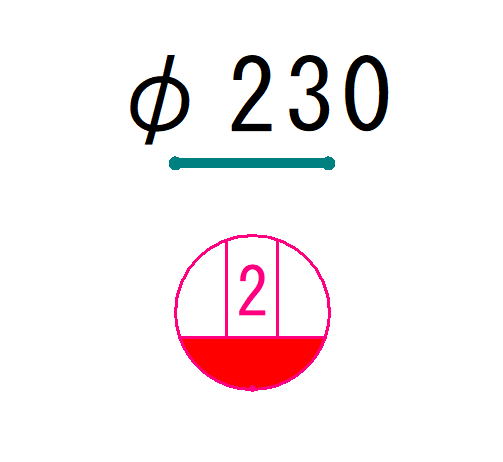

私はφ２３０くらいの大きさが一番使いやすいと感じています。
みなさんそれぞれ試してみてください。
それと作製した記号は必ずブロック化をし、図形登録することをおすすめします。
何度でも呼び出して使用することが可能になります。
ぜひチャレンジしてみてください。
それではまた！
絶対できる！上手くなる(^^)v
