JWCADには便利なグリッド表示というものがあります。
建築にはモジュールがありますので、これを設定すると便利で作図作業の効率化が図れます。
解説です。
JWCAD グリッド表示方法 【ロードマップ】
- 右下グリッド設定ボタンクリック
- 実寸にチェック
- 基本グリッド寸法の指示
- 表示間隔設定
JWCAD グリッド表示方法 表示結果
![](https://cioncoin.xyz/wp-content/uploads/2019/11/pflgK.png)
グリッド点が付いています。
今回は木造のモジュール910の設定解説です。
![](https://cioncoin.xyz/wp-content/uploads/2019/11/fywxO.png)
JWCAD グリッド表示方法
①右下のこちらをクリック
![](https://cioncoin.xyz/wp-content/uploads/2019/11/O2BvH.png)

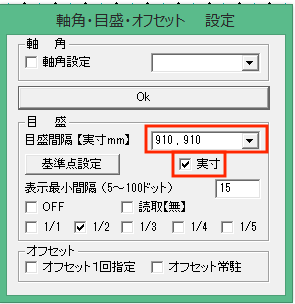

ウィンドウが現れますので
![](https://cioncoin.xyz/wp-content/uploads/2019/11/スクリーンショット-2019-11-04-21.32.53のコピー2.png)
②実寸(実物寸法)にチェックを入れて
③910,910
と入力。
※実寸にチェックを入れなかった場合、図面の縮尺が反映されます。
レイヤーが1/100の場合、9.1mmとなるので
9.1,9.1と表記されます。
![](https://cioncoin.xyz/wp-content/uploads/2019/11/EF9GB.png)
ややこしいので、基本実寸チェックとしてください。
実寸、図寸の解説はこちら
④表示間隔の設定
![](https://cioncoin.xyz/wp-content/uploads/2023/08/スクリーンショット-2023-08-06-072424.png)
![](https://cioncoin.xyz/wp-content/uploads/2019/11/スクリーンショット-2020-05-17-09.50.28.png)
を1/2で設定。
モジュールグリッドの黒い点と黒い点の間1/2の所に青い点が入ります。
1/4にすると
![](https://cioncoin.xyz/wp-content/uploads/2019/11/fywxO.png)
![](https://cioncoin.xyz/wp-content/uploads/2019/11/y5o40.png)
黒い点と黒い点の間が4分割される青いドットが入ります。
初期の設定では1/2か1/4の設定が良いと思います。
これで設定完了です。
JWCAD グリッド表示方法 注意点
①グリッドはレイヤーは関係なく、設定すれば全てのレイヤーに適用されます。
②縮小表示すると見えなくなります。
![](https://cioncoin.xyz/wp-content/uploads/2019/11/スクリーンショット-2019-11-04-06.42.48.png)
この大きさだと表示されていますが、
![](https://cioncoin.xyz/wp-content/uploads/2019/11/スクリーンショット-2019-11-04-06.43.20.png)

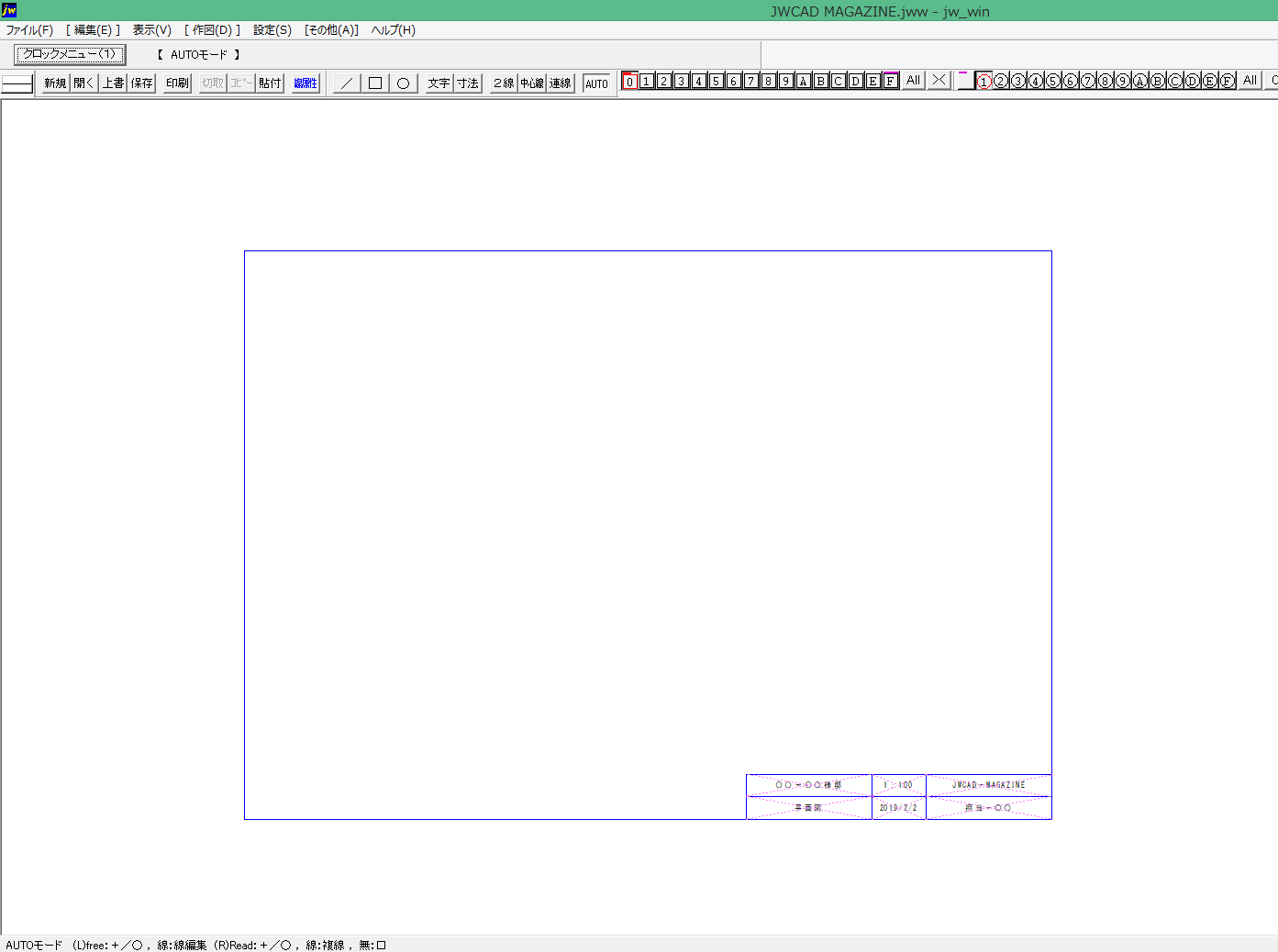

もう少し縮小表示するとグリッドが消えます。
(拡大すればまた出てきます)

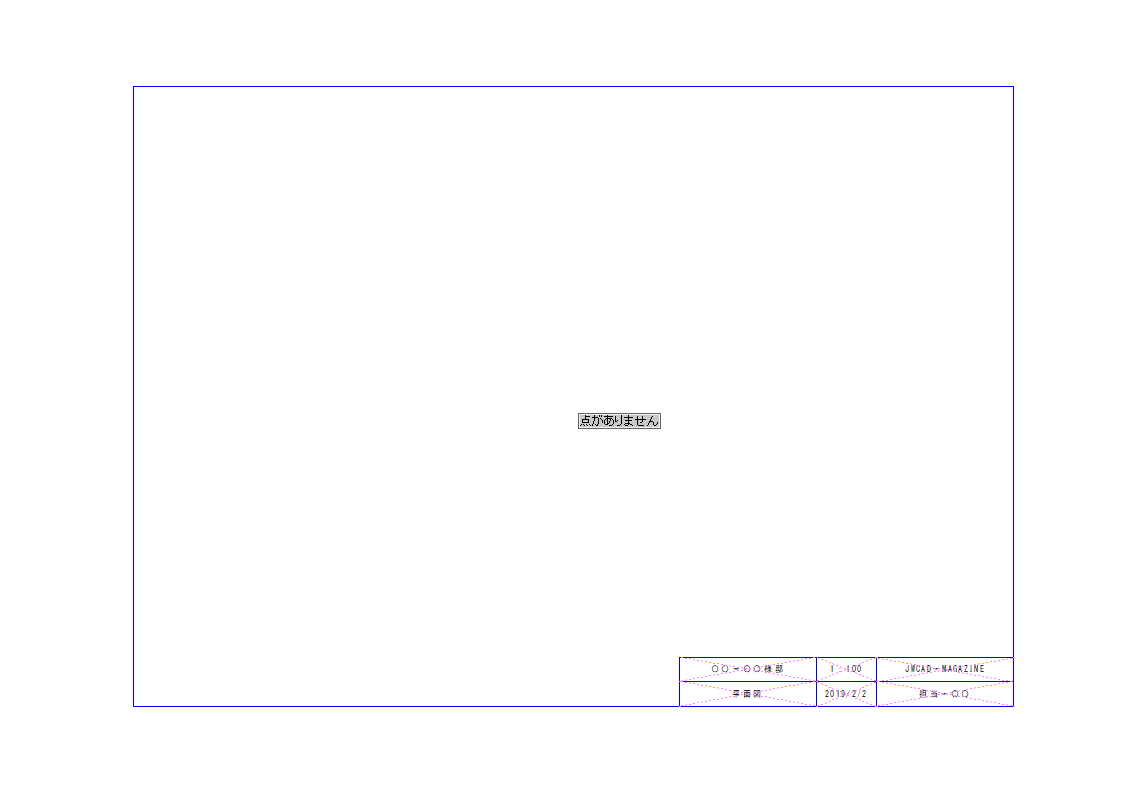

グリッドが見えない時は点を指示しても、読み取ってもらえません。
![](https://cioncoin.xyz/wp-content/uploads/2019/11/スクリーンショット-2019-11-04-06.43.05.png)
JWCAD グリッド表示方法 まとめ
- 右下グリッド設定ボタンクリック
- 実寸にチェック
- 基本グリッド寸法の指示
- 表示間隔設定
- レイヤー全体に適用される
- 縮小表示の時はグリッドが消える
以上JWCAD グリッド表示の解説でした。
