作図をする前にしっかり初期設定をすることが大切です。
少し時間がかかりますが、後々を考えるととても作業効率が良くなり、製図の時間短縮に繋がります。
今回はレイヤーの設定方法です。
では解説します。
JWCAD レイヤー設定方法のコツ(初期設定・私のひな形)
![](https://cioncoin.xyz/wp-content/uploads/2019/10/JPEGイメージ-85C9CA066778-1-1-e1572415108215.jpeg)
これは私のひな形レイヤーです。
このレイヤーを元に、私の仕事であるリノベーションの図面を現場ごとに引いています。
上記を題材にしてこれからJWCADでの設定方法をお伝えします。
JWCADを使ったレイヤー設定方法
それではJWCADの図面を使って解説します。
この部分がレイヤーです。
![](https://cioncoin.xyz/wp-content/uploads/2019/10/スクリーンショット-2019-10-29-20.14.36.png)

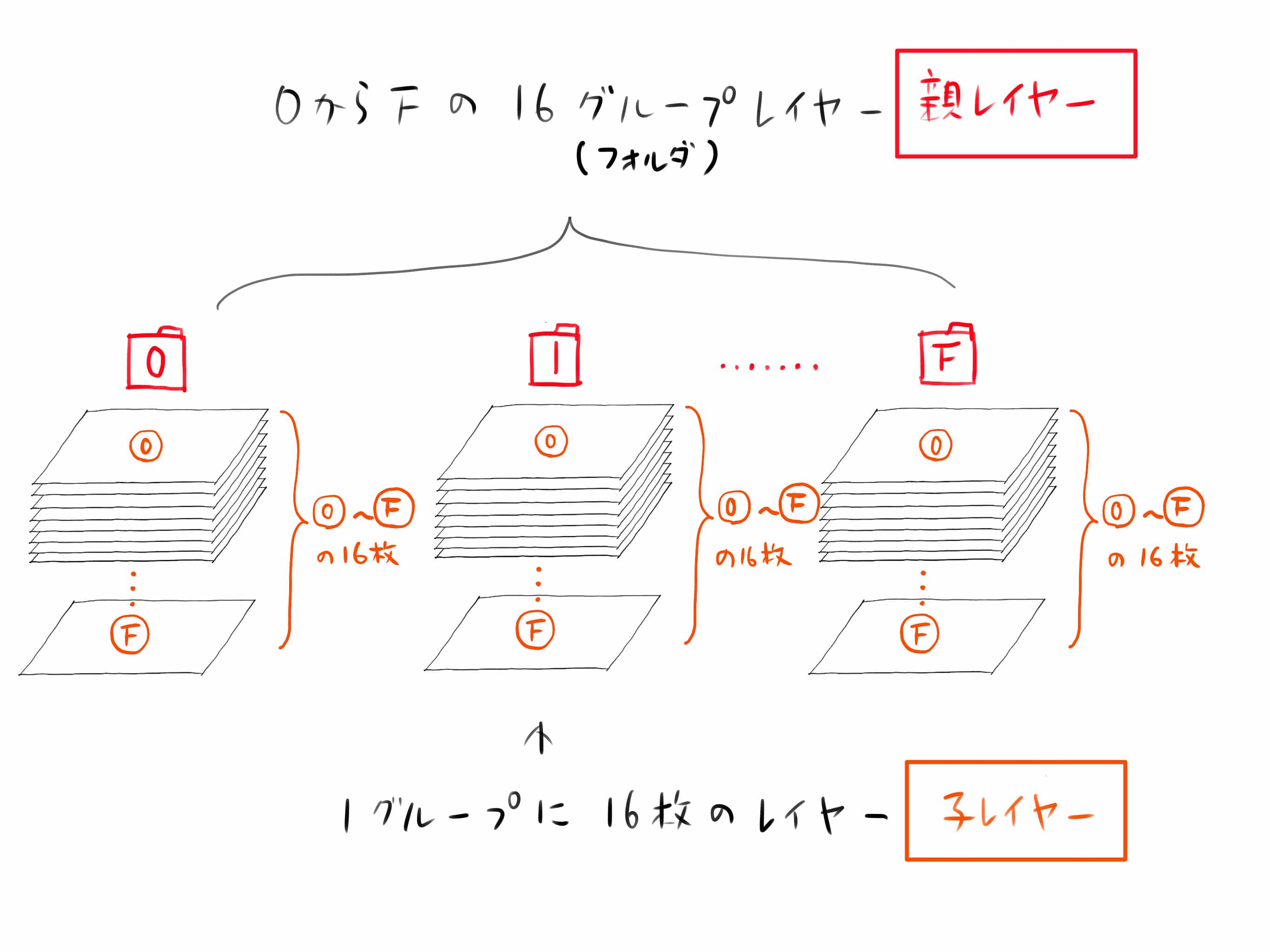

- JWCADのレイヤーは大きな枠(レイヤーブループ) 1〜F
- その下のレイヤー 1〜F
とに別れています。
![](https://cioncoin.xyz/wp-content/uploads/2019/10/JPEGイメージ-673F3DFF2B8B-1.jpeg)
![](https://cioncoin.xyz/wp-content/uploads/2019/10/JPEGイメージ-85C9CA066778-1-1-e1572415108215.jpeg)
上記のようなレイヤーを設定するにはどうするかをもう少し掘り下げますね。
![](https://cioncoin.xyz/wp-content/uploads/2019/10/JPEGイメージ-0ABC7A054EE2-1-e1572403168533.jpeg)

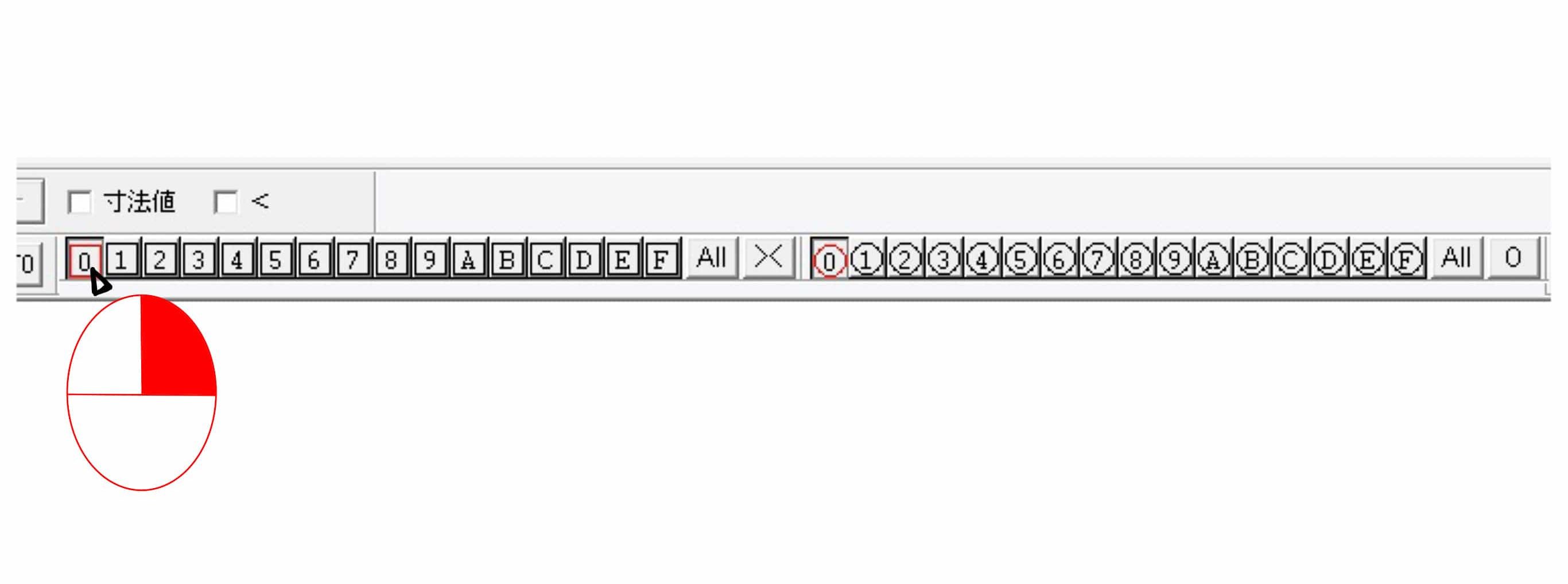

上記の場所で右クリックします。
![](https://cioncoin.xyz/wp-content/uploads/2019/10/スクリーンショット-2019-10-29-20.15.41.png)

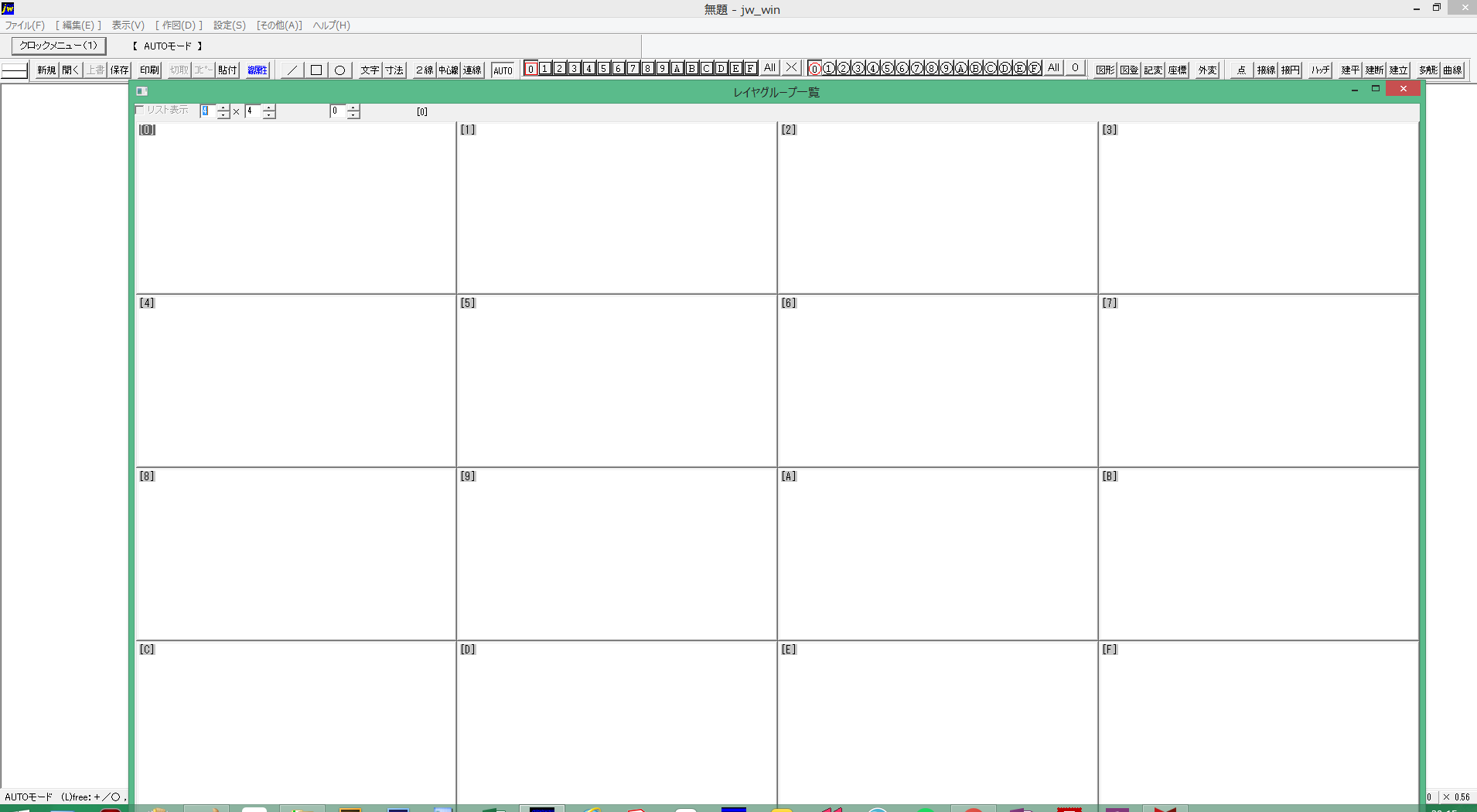

上記のような画面になります。
![](https://cioncoin.xyz/wp-content/uploads/2019/10/JPEGイメージ-4EA339EE2CDC-1-1-e1572406711250.jpeg)
①さらに数字の上で今度は左クリック
②名前の設定ウィンドウが開くのでレイヤー名を記入
![](https://cioncoin.xyz/wp-content/uploads/2019/10/JPEGイメージ-89115AB4DA46-1-1-e1572406858233.jpeg)

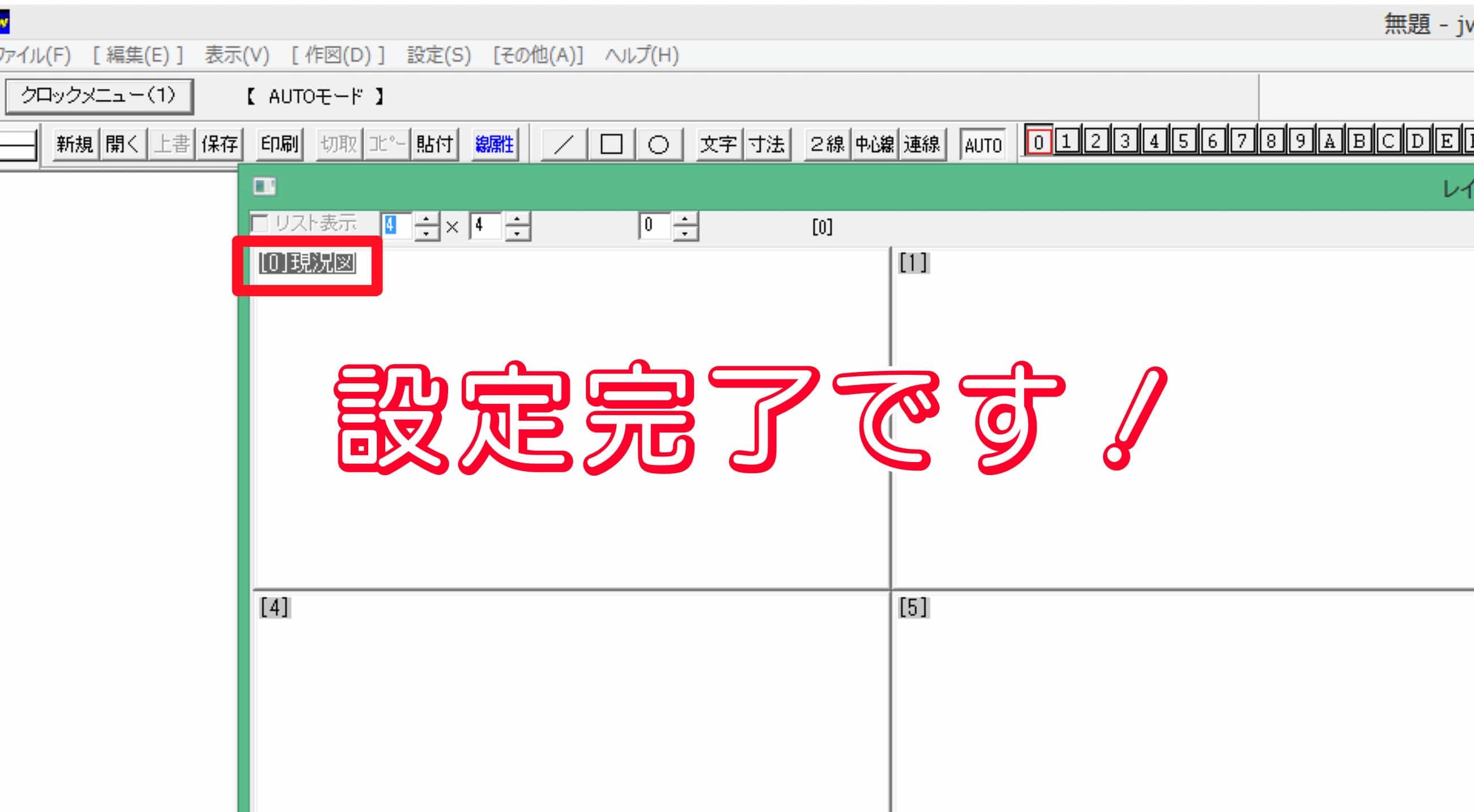

設定完了です。

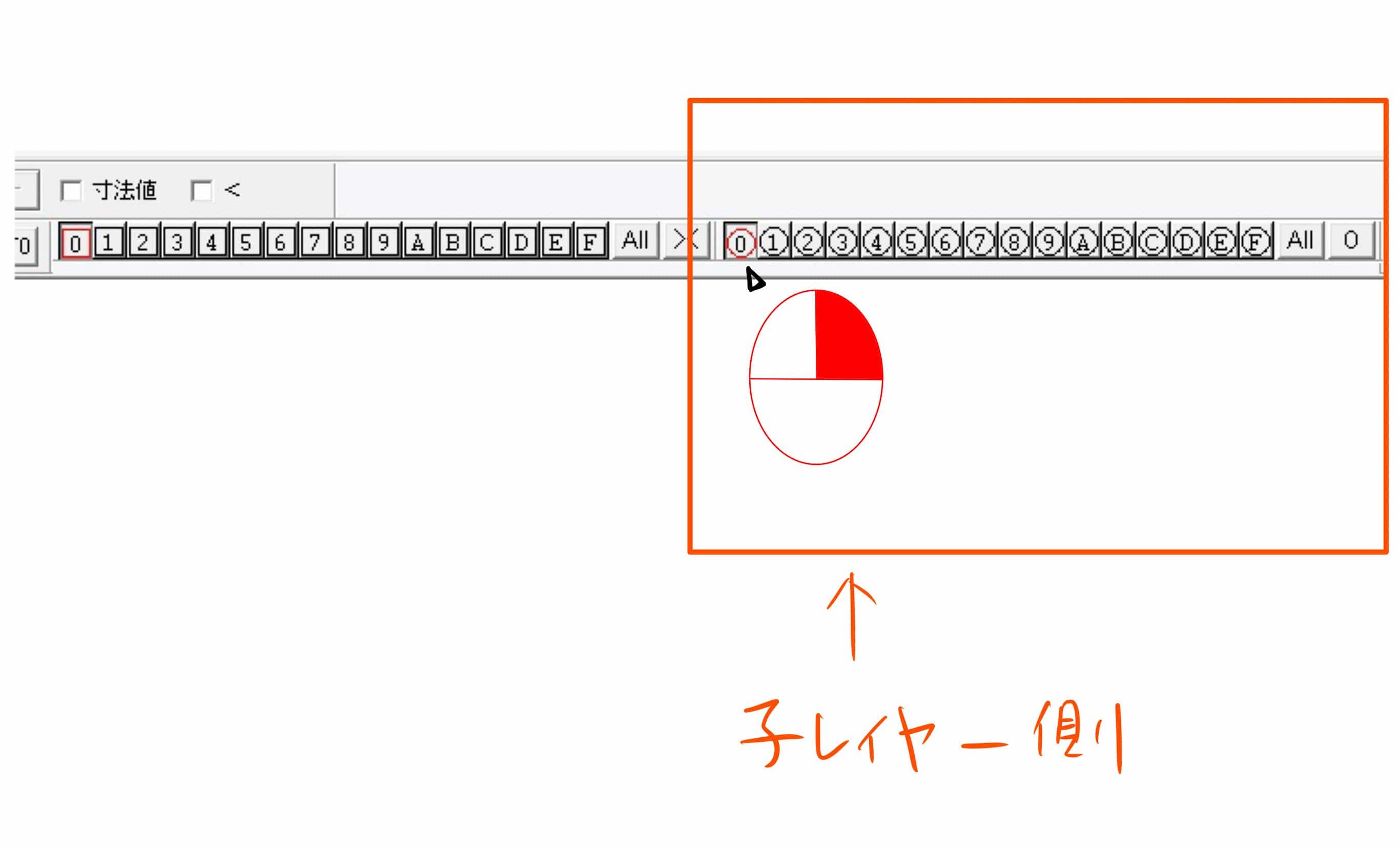

子レイヤーについても同じように、子レイヤー側をクリックすれば設定ができます。
![](https://cioncoin.xyz/wp-content/uploads/2019/10/JPEGイメージ-2A4CD3836046-1-1-e1572415617395.jpeg)
この作業を私のひな形を元に(あなたなりのやりやすいレイヤー設定があればそのように)レイヤーを作り込んでおきます。
JWCADを使ったレイヤー設定方法 まとめ
- レイヤーグループは大きなカテゴリー分け
- 子レイヤーは部品分け
です。
カテゴリー分けを事前にしておくと、作図が非常に楽になります。
またレイヤーごとに表示したり非表示にできるので、 欲しい図面だけを表示して印刷することが出来、非常に便利です。
初心者の方は私のように、エクセルなどにレイヤー表を作成してから取り掛かってみてください。
作図の時便利ですので、必ず最初に設定しておいてくださいね。
