JW CADの設定は細かく行き届きすぎてて、逆にとても悩むポイントです
そんな悩みを解決する線設定のシンプルな考え方と、おすすめ線設定の方法お伝えします。
JWCAD 線設定のシンプルな考え方３つ
Ａ 変更するのはプリンタ出力要素のみ。
Ｂ 使っていく中で、不便を感じたら付け足す。
Ｃ 可能な限り、デフォルトを設定を使う。
ＡＢＣを踏まえて、次にJWCAD私のおすすめの線設定①～④をお伝えします。

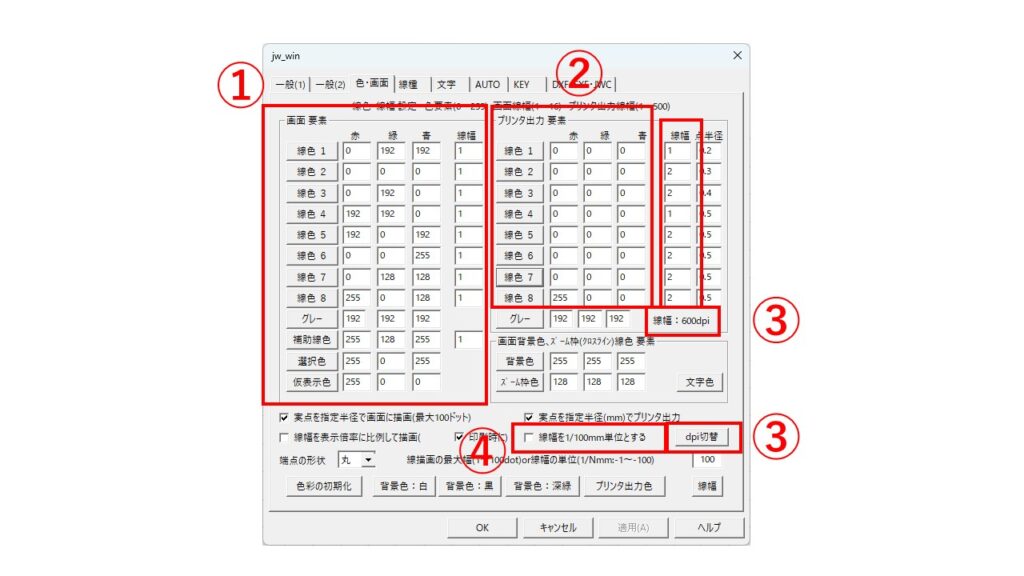

JWCAD おすすめの線設定
背景色は白です。
変更するのはプリンタ出力要素のみ！
①画面要素はなにも触らない。
色も線幅もデフォルトで使いましょう。
プリンタ出力要素（線色）は黒と赤のみ
②線色８（赤色）はそのままで、他はすべて黒に変更しましょう。
※赤は注意書きや電気図面などに使用します。
変更方法はこちら
線幅はdpi600にして１と２だけの設定
③dpi600が一番細い設定になります。
線幅１（最細）は補助線とモジュール線で使用します。
私は線色１を補助線、線色４をモジュール線で使用しています。
線色４をモジュール線で設定している理由は、一番色が薄いからです。
そのほかは線幅２に設定して基本線で使用します。
※910モジュール線の例（線色４）
線幅を1/100mm単位とするのチェックは外す
④mmチェックを外します。
線幅をｍｍ設定ですると、選択肢が多くなりすぎて複雑です。
ｍｍ設定は使わないようにしましょう。
【補足】線の色や太さを変えたいときは、SXFモードを使用する
印刷時の線の色を変更したい場合はSXFモードを使用してください
SXFモードを使うと印刷時の線の幅も簡単に変えることができます。
③の線幅は１００と入力すると１ｍｍで印刷されます。
５０と入力すると０.５mmで印刷されます。（シャープペンシル）
線幅を広げたい場合はSXF線モードを使用するか、頻繁に使用する線がある場合はカスタマイズしましょう。
※線幅のことを詳しく知りたい場合はこちら
【まとめ】線設定のシンプルな考え方と、おすすめの線設定
以上まとめると
- 最初はシンプルに設定する。
- 少しずつカスタマイズする
- 可能な限りデフォルトを使用する。
- 線色や太さを変えたいときは、SXFモードを使用する
ぜひ試してみてください。(^^)v
