JWCADの線の太さの設定って難しいですよね。
私もdpiとかよく理解できませんでした。
同じことで悩んでいる方は、この記事を読んでいただいたら簡単に理解できます。
それでは解説します。
線の太さ設定を理解する【dpiとｍｍの関係がわかれば簡単】

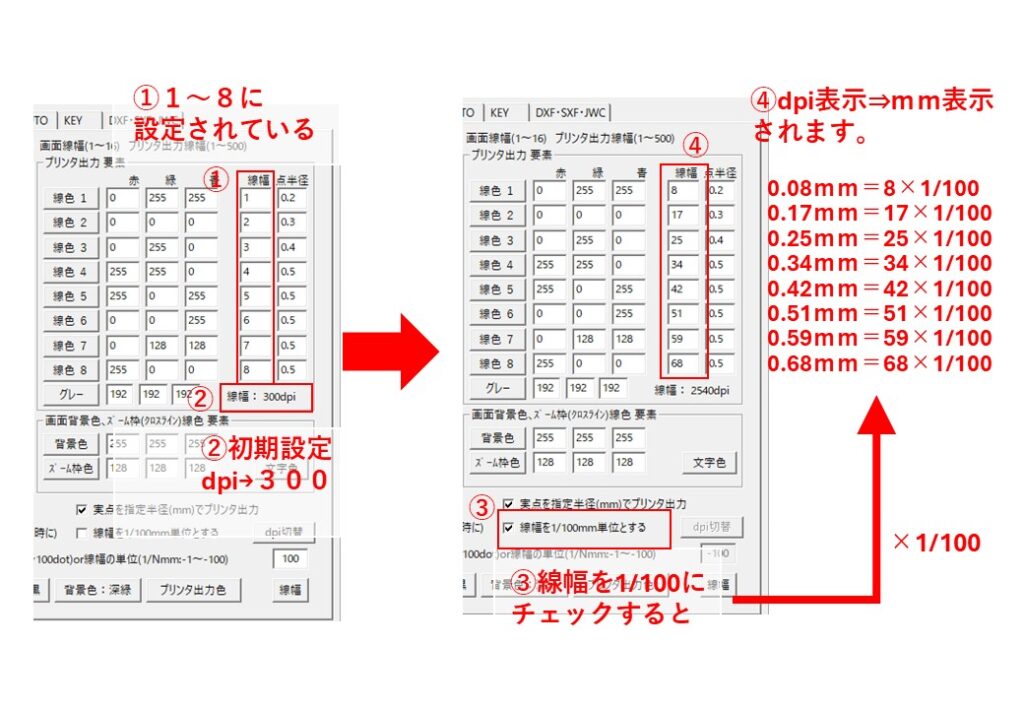

まずは基本設定をクリックして色・画面タブを開いてください

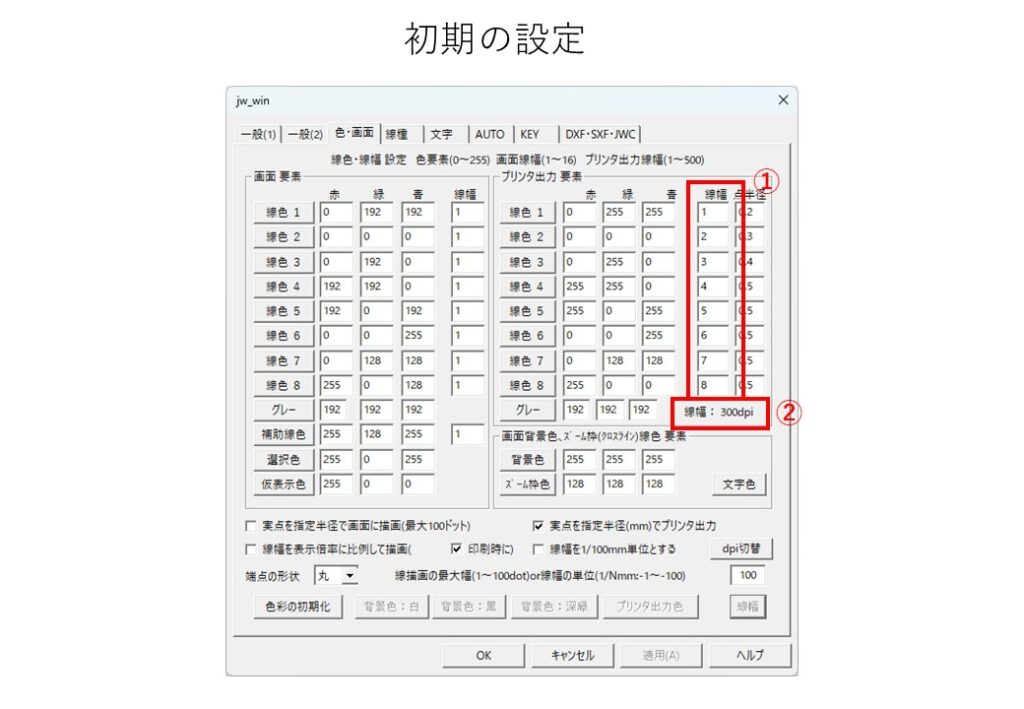

初期設定はこのようになっています。
①dpi＝３００ ②線幅１～８
上記の設定になっていない場合は、下記を見本に初期設定してみてください。

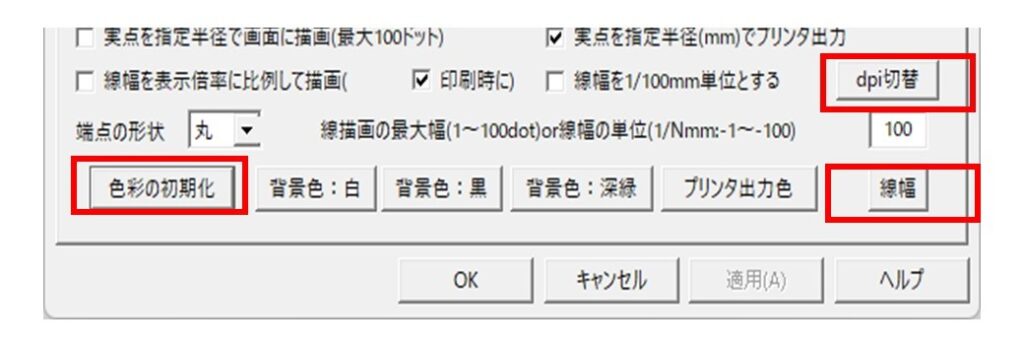

色彩の初期化クリック→線幅＆dpi切り替えクリック
③線幅を1/100mm単位とするにチェック
→勝手に計算してｍｍ単位で表示されます！
④線幅がミリ単位で表示されます。
つまり

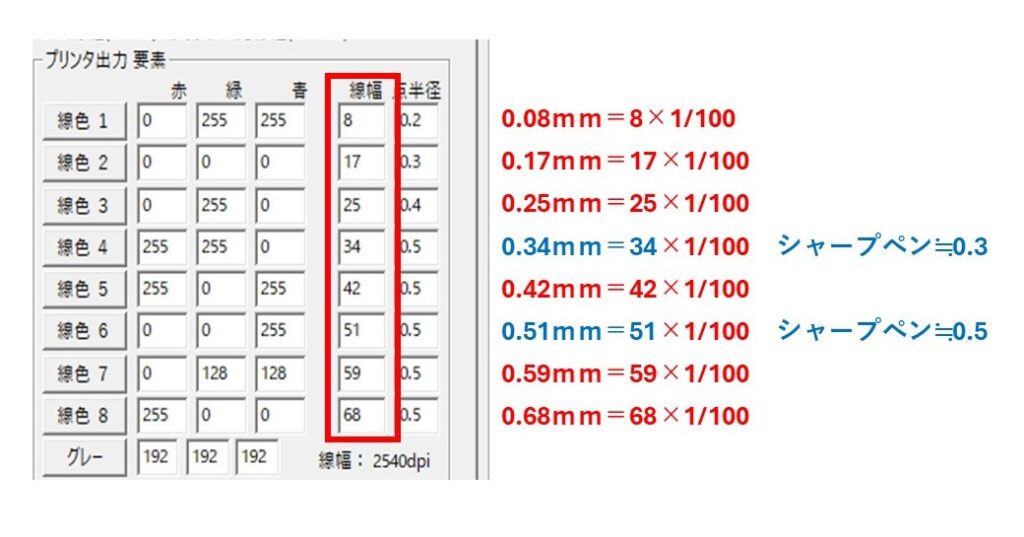

dpi 300での線幅をｍｍ単位に換算すると下記のようになります。（印刷時のみ）
線幅１→0.08ｍｍ
線幅２→0.17ｍｍ
線幅３→0.25ｍｍ
線幅４→0.34ｍｍ（シャープペンシル ≒0.3mm）
線幅５→0.42ｍｍ
線幅６→0.51ｍｍ（シャープペンシル ≒0.5ｍｍ）
線幅７→0.59ｍｍ
線幅８→0.68ｍｍ
ちなみdpi６００に切り替えてｍｍ設定すると
dpi６００はdpi３００の1/2の細さになります。
JWCAD 線の太さとdpi設定理解 【最後に私の設定を紹介します】

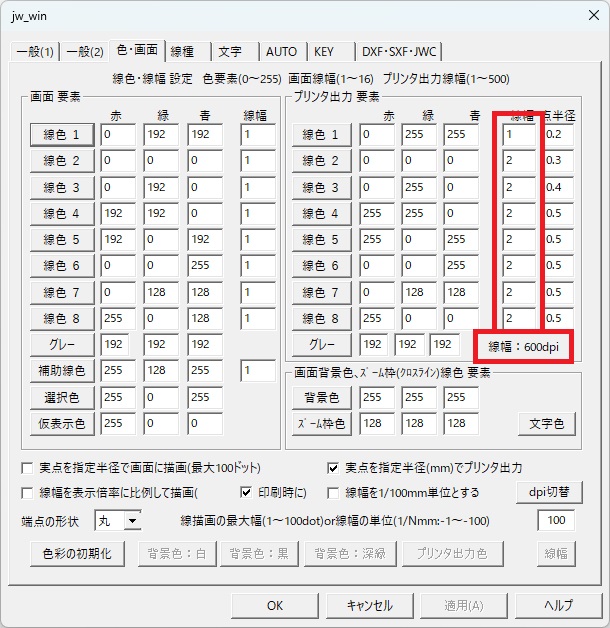

私が採用している線の太さの設定はこちらになります
①線幅は１と２しか使いません。
②dpiは６００です。
①の理由ですがいろんな線の太さを設定しても使いこなせません。
2種類あれば充分です。
仮に2種類で少ないと思えば、もう一本太い線を付け足すぐらいでよいでしょう。
線幅１は補助線、線幅２は本線 という感じで使っています。
② の理由ですが、これは個人の好みです。
dpi設定では、１以下の数値は入力できないので、これが最細設定になります。
使用するプリンターにもよるので、細すぎるとおもえばdpiを300に設定するとよいでしょう。
ｍｍ単位設定はややこしいのでおすすめしません。
JWCAD 線の太さ設定を理解する【dpi超簡単解説】まとめ
以上まとめると
①『線幅を1/100mm単位とする』にチェックをすればdpiとｍｍの関係が理解できる
②線の幅はdpiモードで設定する（ｍｍ単位ではややこしいので設定しない）
③おすすめ設定は、dpi６００とし、線幅は１と２しか使わない
④上記の設定で製図して、物足りないようであれば変更設定を追加する
⑤dpiの原理を無理に理解しようとしない（超重要！）
⑤が一番重要です。
ここを深入りしても時間の無駄です。
JWCADは線を引く道具です。
細かいコンピューターの知識は必要ありません。
必要のない知識は手放して、早くて正確で見やすい図面を心がけましょう。
きっと出来る！
上手くなる！(^^)v
